磁选机

磁选机

应用范围:磁选机广泛用于资源回收,木材业、矿业、窑业、化学、食品等其他工场,适用于粒度3mm以下的磁铁矿、磁黄铁矿、焙烧矿、钛铁矿等物料的湿式磁选,也用于煤、非金属矿、建材等物料的除铁作业。

产品介绍:磁选机是根据物质磁性的差别实现分选的选矿机械,我公司生产的磁选机种类繁多,可满足不同客户的多种需求。

24小时免费服务热线

0371-67772727

获取优惠报价

磁选机简介

磁选机是21世纪选矿设备中的必备设备。

由于矿藏资源由多种矿物质混合的一起,因此它们具有不同的磁性。人们利用这个特点,开发了磁选机,利用不同成分矿物质的不同磁性以及磁性强弱的差别,用磁铁吸引这些物质,那么它们所受到的吸引力就有所区别,结果可以将混在一起的不同磁性的矿物质分开,实现了磁性选矿。

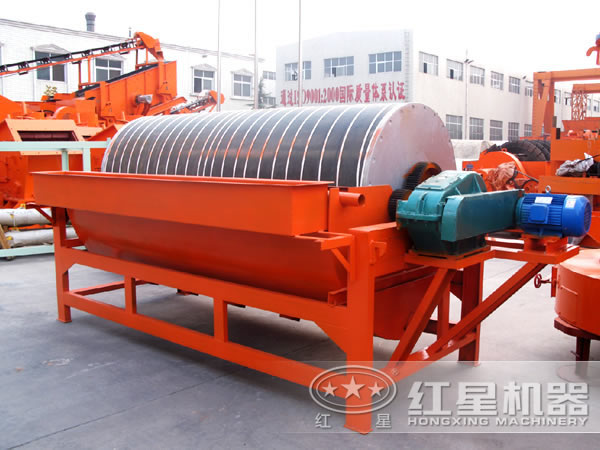

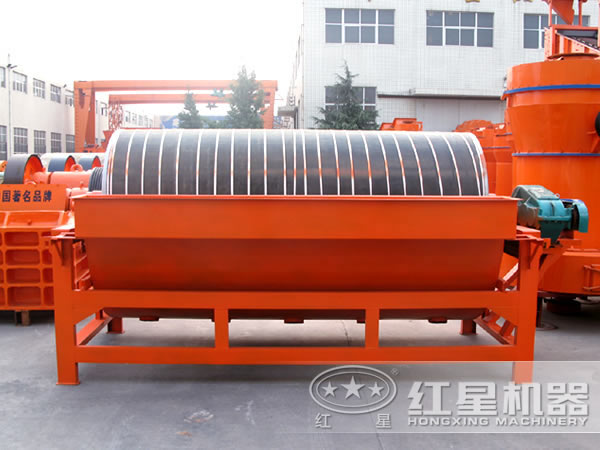

磁选机图片实拍

磁选机

磁选机

磁选机

在线咨询     定制生产

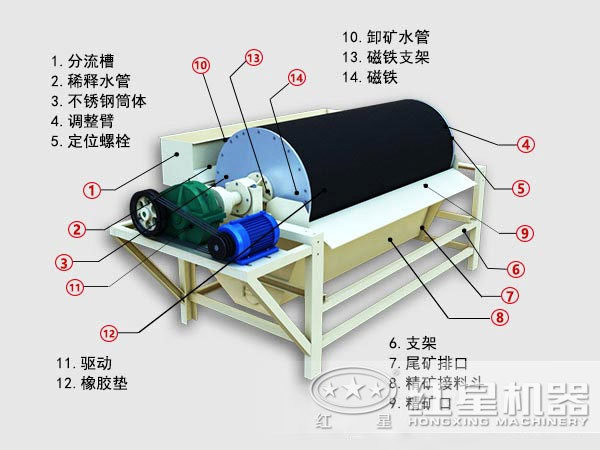

磁选机结构

磁选机主要由圆筒、辊筒、刷辊、磁系、槽体、传动部分6部分组成。
圆筒由2-3mm不锈钢板卷焊成筒,端盖为铸铝件或工件,用不锈钢螺钉和筒相连。
电机通过减速机或直接用无极调速电机,带动圆筒、磁辊和刷辊作回转运动。
磁系为开放式磁系,装在圆筒内和裸露的全磁。
磁块用不锈钢螺栓装在磁轭的底板上,磁轭的轴伸出筒外,轴端固定有拐臂。扳动拐臂可以调整磁系偏角,  调整合适后可以用拉杆固定。
槽体的工作区域用不锈钢板制造,机架和槽体的其他部分用普通钢材焊接。

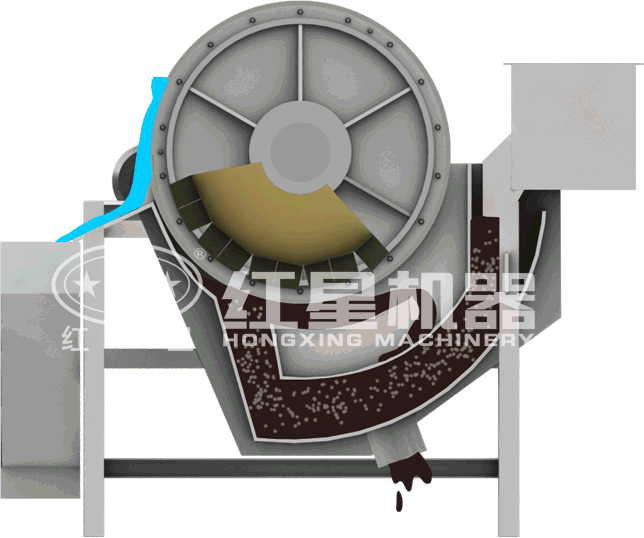

磁选机工作原理

磁选机

矿浆经给矿箱流入槽体后,在给矿喷水管的水流作用下,矿粒呈松散状态进入槽体的给矿区。在磁场的作用,磁性矿粒发生磁聚而形成“磁团”或“磁链”,“磁团”或“磁链”在矿浆中受磁力作用,向磁极运动,而被吸附在圆筒上。由于磁极的极性沿圆筒旋转方向是交替排列的,并且在工作时固定不动,“磁团”或“磁链”在随圆筒旋转时,由于磁极交替而产生磁搅拌现象,被夹杂在“磁团”或“磁链”中的脉石等非磁性矿物在翻动中脱落下来,最终被吸在圆筒表面的“磁团”或“磁莲”即是精矿。精矿随圆筒转到磁系边缘磁力较弱处,在卸矿水管喷出的冲洗水流作用下被卸到精矿槽中,如果是全磁磁辊,卸矿是用刷辊进行的。非磁性或弱磁性矿物被留在矿浆中随矿浆排出槽外,即是尾矿。

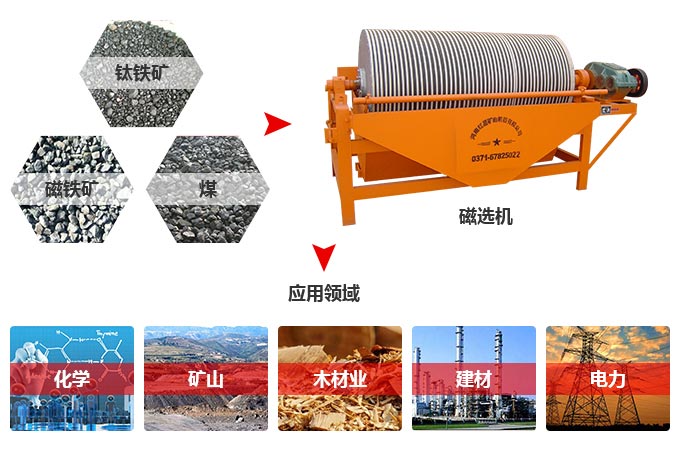

磁选机应用领域

磁选机应用领域

磁选机适用于粒度3mm以下的磁铁矿、磁黄铁矿、焙烧矿、钛铁矿等物料的湿式磁选,磁选机也用于煤、非金属矿、建材等物料的除铁作业。磁选机的磁系,采用优质铁氧体材料或与稀土磁钢复合而成,磁选机筒表平均磁感应强度为100~600mT。根据用户需要,可提供顺流、半逆流、逆流型等多种不同表强的磁选。CTB6012磁选机具有结构简单、处理量大、操作方便、易于维护等优点。

技术参数

型号 筒径(mm) 筒长(mm) 圆筒转速(r/min) 给料粒度(mm) 处理量(t/h) 功率(kw)
CTB6012 600 1200 <35 2-0 10-20 1.5
CTB6018 600 1800 <35 2-0 15-30 2.2
CTB7518 750 1800 <35 2-0 20-45 2.2
CTB9018 900 1800 <35 3-0 40-60 3
CTB9021 900 2100 <35 3-0 45-60 3
CTB9024 900 2400 <28 3-0 45-70 4
CTB1018 1050 1800 <20 3-0 50-75 5.5
CTB1021 1050 2100 <20 3-0 50-100 5.5
CTB1024 1050 2400 <20 3-0 60-120 5.5
CTB1218 1200 1800 <18 3-0 80-140 5.5
CTB1224 1200 2400 <18 3-0 85-180 7.5
CTB1230 1200 3000 <18 3-0 100-180 7.5
CTB1530 1500 3000 <14 3-0 170-280 11
