当前位置: 首页 > 产品中心 > 砂石设备 > 德版颚式破碎机
德版颚式破碎机 德版颚式破碎机

德版颚式破碎机

进料粒度:500-800mm

生产能力:85-650t/h

应用范围:德版颚式破碎机广泛应用于金属和非金属选矿、化工、建筑、砂石、水泥、冶金、耐火材料及陶瓷等行业。

产品介绍:德版颚式破碎机是我公司科研人员以自身20多年的破碎行业工程案例经验,与德国破碎机专家联合开发的高性能颚式破碎机。

24小时免费服务热线

0371-67772727

产品简介

德版颚式破碎机的特点在于将破碎腔型、运动参数的优化设计完美配合,不仅使机器产能和产品质量大大提升,而且扩大了产品应用范围。

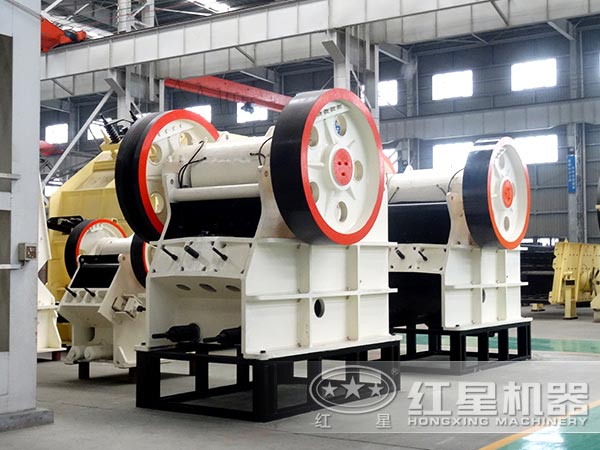

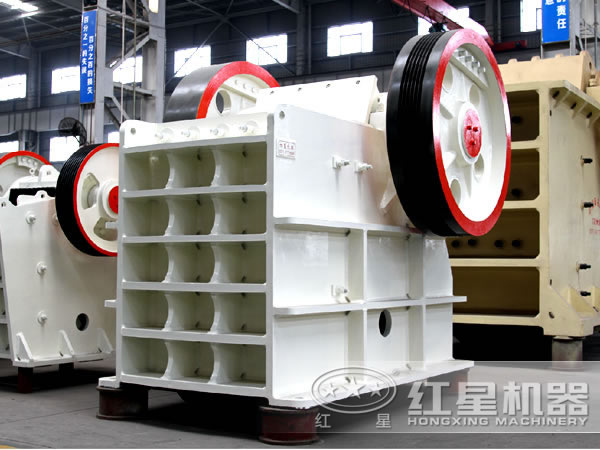

德版颚式破碎机图片实拍

德版颚式破碎机

德版颚式破碎机

德版颚式破碎机

德版颚式破碎机

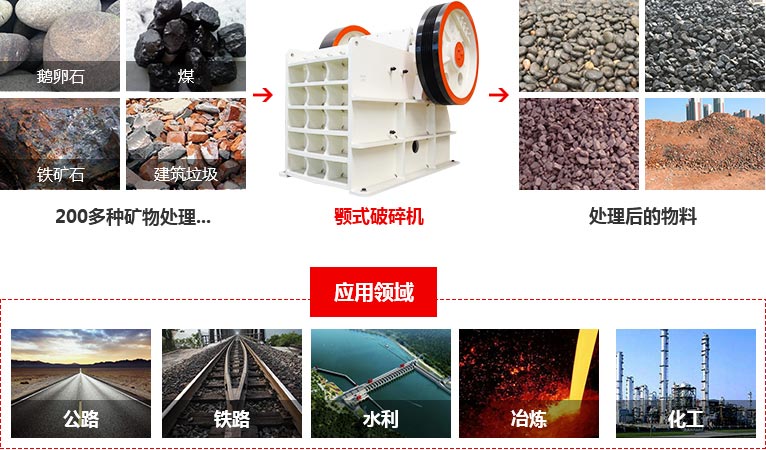

德版颚式破碎机可广泛应用于金属和非金属矿、建筑、砂石、水泥、冶金等各个行业,在处理坚硬物料方面,有着出色表现。

德版颚式破碎机

产品优势

1、更高的破碎效率。通过对破碎腔型及运动参数的优化改进,以确定最佳的啮合角和行程特性值,可使德版颚式破碎机有更大的破碎冲程、更高的生产率和更大的承载能力,使其产量提高30%-50%。另一方面,对颚板齿形进行了力学结构优化,采用分段曲线形颚板和锰钢合金材质,增加了颚板厚度,大大提高了破碎力,有效提高了破碎效率。

2、部件寿命更长。通过改善轴承座的受力状况,提高了轴承的使用寿命;上下对称曲线齿板设计,优化的齿板牙形和厚度,有效延长齿板的使用寿命;全新的机架设计理念,保证机架钢度的同时,减小了整机安装空间;由高品质铸钢动颚、锻造偏心轴和大型辊子轴承构成的动颚总成,使得德版颚式破碎机具有超凡的可靠性。

3、运行更平稳。通过对整体结构及配重部分的优化,精确计算分析确定飞轮、槽轮的结构和配重块的重量,有效降低了设备的振动等级,使设备运转更加平稳、可靠。飞轮采用合理的结构分布,更好地平衡了偏心运转产生的不平衡力,避免因不平衡振动带来的机器损伤,同时节省了安装空间。两个超大轴承支撑整个动颚部进行运转,设备承载能力更大,运行更加平稳。

4、操作简单、维护方便。德版颚式破碎机其迷宫密封结构的交叉间隙由内向外自动填充润滑脂,降低了人工劳动量,缩短了维护时间。;通过螺杆或液压缸控制调整座前后移动,能够方便、快捷地实现对排料口的调节;先进的边护板螺栓固定系统及人性化的吊装孔设计使HD在更换边护板和肘板时更加方便快捷。

工作原理

德版颚式破碎机

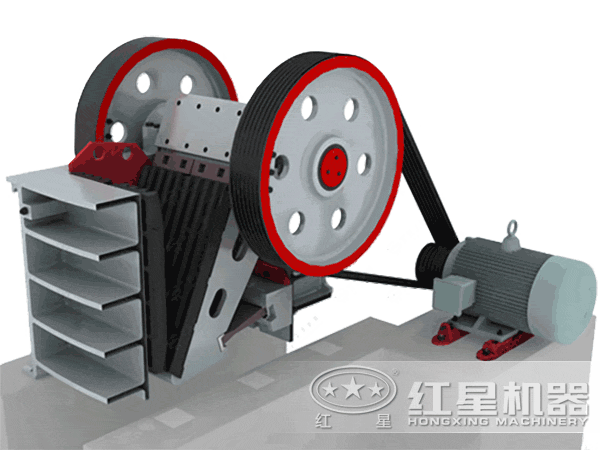

德版颚式破碎机的工作方式为曲动挤压型,电动机驱动皮带和皮带轮,通过偏心轴使动颚上下运动,当动颚上升时肘板与动颚间夹角变大,从而推动动颚板向固定颚板接近,与其同时物料被压碎或劈碎,达到破碎的目的;当动颚下行时,肘板与动颚夹角变小,动颚板在拉杆、弹簧的作用下,离开固定颚板,此时已破碎物料从破碎腔下口排出。

技术参数

型号 进料口尺寸(mm) 最大进料粒度 (mm) 出料口范围(mm) 处理能力(t/h) 配用电机功率(kw) 宽(A)
(mm)
长(B)
(mm)
高(C)
(mm)
下料口长(D)
(mm)
下料口高(E)
(mm)
HD72(57) 460×720 425 45-100 40-120 6P   55 1566 1965 1630 460 1150
HD86(69) 580×860 500 50-150 85-275 8P  75 1722 1943 1810 580 1250
HD98(751) 680×980 630 75-175 110-350 8P   110 1960 2470 2180 680 1450
HD110(912) 850×1100 750 100-200 220-510 6P   132 2381 2775 2500 850 1800
HD125 950×1250 900 125-225 280-650 8P   160 2600 3320 3120 950 2000
HD145 1100×1450 950 125-275 360-910 8P   200 3200 4110 3930 1050 2300
