对辊破碎机 对辊破碎机

对辊破碎机

排料口:2-10mm

生产能力:5-110t/h

适应物料:褐煤、泥煤、煤炭、石灰石、膨润土、风化石、铁屑、矿砂等

应用范围:砂石料场、矿石开采、混凝土搅拌、建材行业,更适用于大型煤矿或选煤厂原煤的破碎。

产品介绍:对辊破碎机也称为“对辊破”,该对辊式破碎机整机结构合理,粉碎效果好,运行故障率低,红星对辊破型号齐全,价格合理。

24小时免费服务热线

0371-67772727

对辊破碎机介绍

对辊破碎机(对辊破,双辊破碎机,对辊式破碎机,双齿辊破碎机、双辊破、对辊机)主要有机体、辊子、长齿齿轮与安全弹簧等部分组成,由双电机、双皮带轮传动。对辊破碎机传动是由电动机经三角皮带带动两个辊子做相对方向旋转,完成物料破碎,辊子间隙可以在规定范围内调节,以控制出料粒度大小。河南红星机器生产的对辊式破碎机型号齐全,欢迎选购。

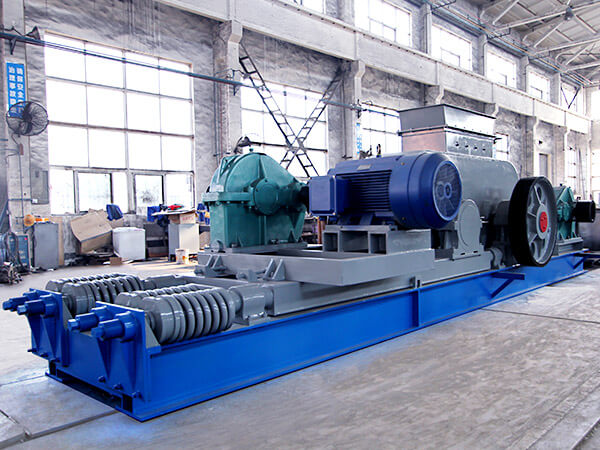

对辊式破碎机图片实拍

对辊破碎机

对辊破碎机

对辊破碎机

对辊式破碎机工作原理及结构

1、该系列对辊式破碎机(对辊机)主要由辊轮组成、辊轮支撑轴承、压紧和调节装置以及驱动装置等部分组成。

对辊破碎机结构

2、出料粒度的调节:两辊轮之间装有楔形或垫片调节装置,楔形装置的顶端装有调整螺栓,当调整螺栓将楔块向上拉起时,楔块将活动辊轮顶离固定轮,即两辊轮间隙变大,出料粒度变大,当楔块向下时,活动辊轮在压紧弹簧的作用下两轮间隙变小,出料粒度变小。对辊破的垫片装置是通过增减垫片的数量或厚薄来调节出料粒度大小的,当增加垫片时两辊轮间隙变大,当减少垫片时两辊轮间隙变小,出料粒度变小。

3、对辊破碎机的驱动机构是由两个电动机,通过三角皮带传动到槽轮上拖动辊轮,按照相对方向运动旋转。在破碎物料时,物料从进料口通过辊轮,经碾压而破碎,破碎后的成品从底架下面排出。

4、为了安全,传动部分应根据实际情况自行安装安全罩。

对辊式破碎机工作原理

对辊破碎机主要用途

对辊式破碎机(双辊破)工作可靠、维修简单、运行成本低,排料粒度大小可调。按照辊子数量可分为双辊破碎机和四辊破碎机,可广泛用于水泥、冶金、化工、电力、煤炭等行业对脆性和韧性的物料加工。

对辊破碎机用途

对辊破碎机可供选矿、化学、水泥、建筑材料等工业部门中碎和细碎各种中等硬度以下的矿石和岩石之用。

对辊式破碎机运行注意事项

1)要加强给矿的除铁工作。非破碎物(钎头等物)掉入对辊间会损坏对辊破碎机,以致造成停车事故,所以在对辊破碎机前应安装除铁装置。

2)粘性物料容易堵塞破碎空间,在处理堵塞故障应停车处理,不可在对辊式破碎机运转中进行捅矿。

3)当处理的物料含大块较多时,要注意大块矿石容易从破碎空间挤出来,以防伤人或损坏设备。

4)对辊破碎机运转较长时间后,由于辊面的磨损较大,会引起产品粒度过细,这时要注意调整排矿口或对设备进行检修。

5)加强对对辊破设备的检查,对设备的润滑部位要按时加油,保持设备良好的润滑状态。

技术参数

型号 2PG0425 2PG0640 2PG0740 2PG0850 2PG1060 2PG1260 2PG1560
辊直径(mm) Ф400 Ф600 Ф700 Ф800 Ф1000 Ф1200 Ф1500
辊宽(mm) 250 400 400 500 600 600 600
入料粒度(mm) ≤25 ≤25 ≤25 ≤25 ≤30 ≤30 ≤30
排料口(mm) 2-8 2-8 2-8 2-8 2-10 2-10 2-10
处理能力(t/h) 5-10 10-20 15-30 20-40 30-50 40-70 60-110
配动力型号 Y132M-6 Y180L-6 Y200L-4 Y225M-4 Y250M-4 Y315M-6 Y315L-6
电机功率(kw) 5.5×2 15×2 30×2 45×2 55×2 75×2 110×2
总重量(t) 2.2 5.9 9.8 13.5 17.2 28.5 39.3
