产品介绍

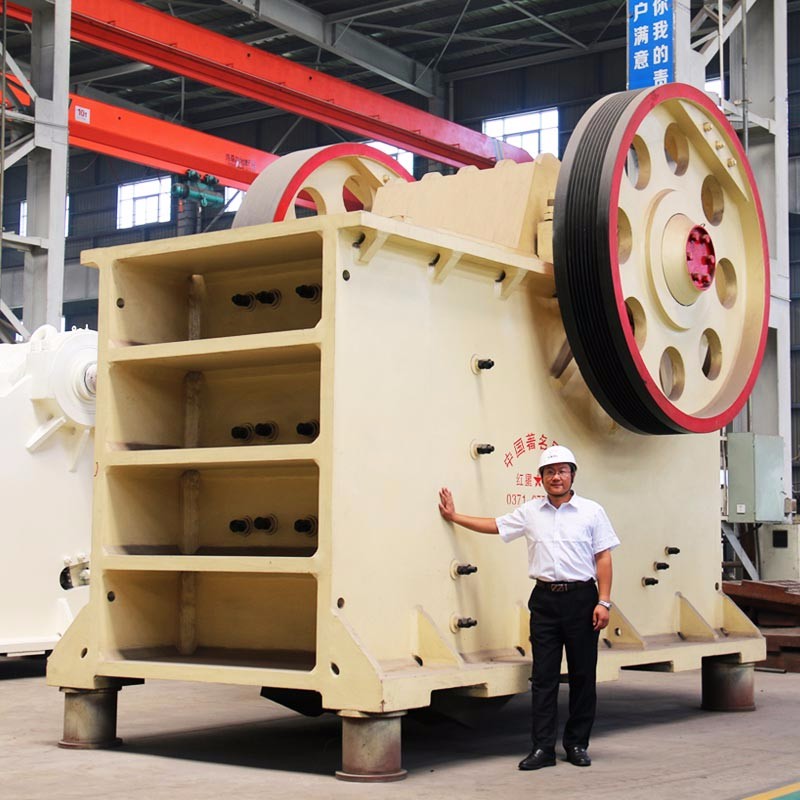

鄂式破碎机俗称石头破碎机，石头破碎机可以将大小不一的原料，破碎成颗粒均匀的小块，石头破碎机既可以和选矿设备、砂石设备配套，也可以单独使用。石头破碎机也可生产路基石、铁路道渣石以及建筑砂石骨料。破碎机械分为粗碎鄂式破碎机和细碎鄂式破碎机，也就是通常所说的PE系列颚式破碎机和PEX系列颚式破碎机。

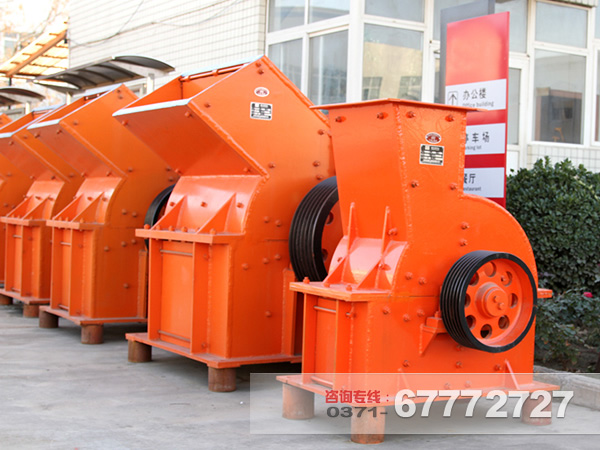

锤式破碎机经高速转动的锤体与物料碰撞面破碎物料，它具有结构简单，破碎比大，生产效率高等特点，可作干、湿两种形式破碎，适用于矿山、水泥、煤炭、冶金、建材、公路、燃化等部门对中等硬度及脆性物料进行细碎。该设备可根据用户要求调整蓖条间隙，改变出料粒度，以满足不同用户的不同需求。

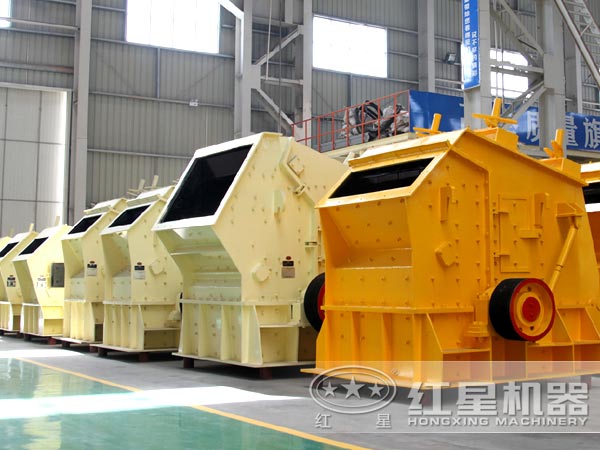

反击式破碎机是矿石由进料口给入，并沿筛板向下滑动，筛上矿石在落下过程中即被高速旋转转子上的硬质合金锤头所击碎，并以很高的速度沿切线方向飞向第一块反击板，使矿石继续受到破碎，反击板又将矿石击回再与转子后面甩出的其他矿石相互碰撞，因此在第一破碎腔中矿石受到反复冲击而被击碎。有些矿石在第一破碎腔破碎到一定粒度后，经过反击板和转子之间的空隙而排至第二破碎腔中，继续受到反复打击，直至粒度变小后才由破碎机底部排矿口排出。

工作过程

碎石机是指排料中粒度大于三毫米的含量占总排料量50％以上的粉碎机械。破碎作业常按给料和排料粒度的大小分为粗碎、中碎和细碎。常用的砂石设备有颚式破碎机、鄂式破碎机，反击式破碎机，冲击式破碎机，复合式破碎机，单段锤式破碎机，立式破碎机，旋回破碎机、圆锥式破碎机、辊式破碎机、双辊式破碎机、二合一破碎机、一次成型破碎机等几种。

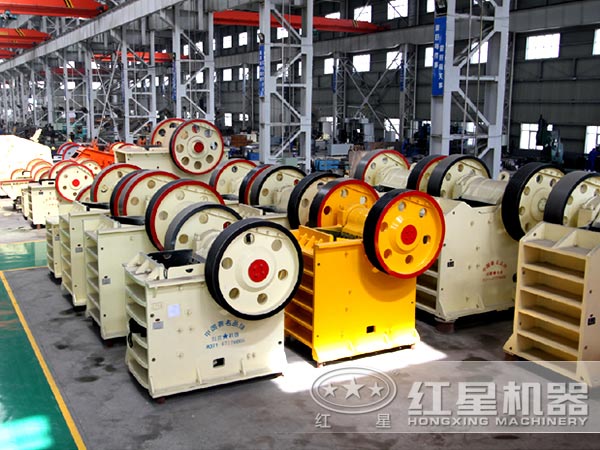

颚式破碎机是利用两颚板对物料的挤压和弯曲作用，粗碎或中碎各种硬度物料的破碎机械。 其破碎机 多锤头破碎机构由固定颚板和可动颚板组成，当两颚板靠近时物料即被破碎，当两颚板离开时小于排料口的料块由底部排出。它的破碎动作是间歇进行的。这种破碎机因有结构简单、工作可靠和能破碎坚硬物料等优点而被广泛应用于选矿、建筑材料、硅酸盐和陶瓷等工业部门。

到二十20世纪80年代，每小时破碎800吨物料的大型颚式破碎机的给料粒度已达1800毫米左右。常用的颚式破碎机有双肘板的和单肘板的两种。前者在工作时动颚只作简单的圆弧摆动，故又称简单摆动颚式破碎机；后者在作圆弧摆动的同时还作上下运动，故又称复杂摆动颚式破碎机。鄂式破碎机广泛运用于矿山、冶炼、建材、公路、铁路、水利和化学工业等众多部门，破碎抗压强度不超过320兆帕的各种物料。单肘板式鄂式破碎机动颚板的上下运动有促进排料的作用，而且其上部的水平行程大于下部，易于破碎大块物料，故其破碎效率高于双肘板式。它的缺点是颚板磨损较快，以及物料会有过粉碎现象而使能耗增高。为了保护机器的重要部件不因过载而受到损坏，常将形状简单、尺寸较小的肘板设计为薄弱环节，使它在机器超载时首先发生变形或断裂。

另外，为满足不同排料粒度的要求和补偿颚板的磨损，还增设了排料口调整装置，通常是在肘板座与后机架之间加放调整垫片或楔铁。但为了避免因更换断损零件而影响生产，也可采用液压装置来实现保险和调整。有的颚式破碎机还直接采用液压传动来驱动动颚板，以完成物料的破碎动作。这两类采用液压传动装置的颚式破碎机，常统称为液压颚式破碎机。

旋回式破碎机是利用破碎锥在壳体内锥腔中的旋回运动，对物料产生挤压、劈裂和弯曲作用，粗碎各种硬度的矿石或岩石的大型破碎机械。装有破碎锥的主轴的上端支承在横梁中部的衬套内，其下端则置于轴套的偏心孔中。轴套转动时，破碎锥绕机器中心线作偏心旋回运动它的破碎动作是连续进行的，故工作效率高于颚式破碎机 。到70年代初期，大型旋回破碎机每小时已能处理物料5000吨，最大给料直径可达2000毫米。

旋回破碎机用两种方式实现排料口的调整和过载保险：一是采用机械方式，其主轴上端有调整螺母，旋转调整螺帽，破碎锥即可下降或上升，使排料口随之变大或变小，超载时，靠切断传动皮带轮上的保险销以实现保险； 第二种是采用液压方式的液压旋回破碎机，其主轴坐落在液压缸内的柱塞上，改变柱塞下的液压油体积就可以改变破碎锥的上下位置，从而改变排料口的大小。超载时，主轴向下的压力增大，迫使柱塞下的液压油进入液压传动系统中的蓄能器，使破碎锥随之下降以增大排料口，排出随物料进入破碎腔的非破碎物（铁器、木块等）以实现保险。

圆锥式破碎机的工作原理与旋回破碎机相同，但仅适用于中碎或细碎作业的破碎机械。中、细碎作业的排料粒度的均匀性一般比粗碎作业要求的高，因此，在破碎腔的下部须设置一段平行区，同时，还须加快破碎锥的旋回速度，以便物料在平行区内受到一次以上的挤压。

中细碎作业的破碎比较粗碎作业的大，故其破碎后的松散体积就有较大的增加。为防止破碎腔可能因此引起阻塞，在不增大排料口以保证所需的排料粒度的前提下，必须通过增大破碎锥下部的直径来增大总的排料截面。

圆锥破碎机的排料口较小，混入给料中的非破碎物更易导致事故，且因中、细碎作业对排料粒度要求严格，必须在衬板磨损后及时调整排料口，因而圆锥破碎机的保险和调整装置较之粗碎作业更为必要。

西蒙式弹簧保险圆锥破碎机超载时，锥形壳体迫使弹簧压缩而使其自身升高，以便增大排料口，排出非破碎物。排料口的调整靠调整套来进行，转动固装着壳体的调整套即可借助其外圆上的螺纹来带动壳体上升或下降，以改变排料口的大小。液压圆锥破碎机的保险和调整方式与液压旋回破碎机的相同。

辊式破碎机是利用辊面的摩擦力将物料咬入破碎区，使之承受挤压或劈裂而破碎的机械。当用于粗碎或需要增大破碎比时，常在辊面上做出牙齿或沟槽以增大劈裂作用。辊式破碎机通常按辊子的数量分为单辊、双辊和多辊破碎机，适于粗碎、中碎或细碎煤炭、石灰石、水泥熟料和长石等中硬以下的物料。

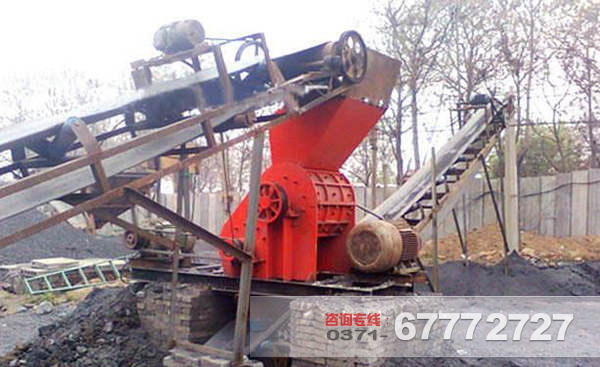

锤式破碎机是利用锤头的高速冲击作用 ，对物料进行中碎和细碎作业的破碎机械。锤头铰接于高速旋转的转子上，机体下部设有篦条以控制排料粒度。送入破碎机的物料受到高速运动的锤头的冲击而初次破碎，并同时获得动能，高速飞向机壳内壁上的破碎板而再次受到破碎。小于篦条缝隙的物料被排出机外，大于篦条缝隙的料块在篦条上再次受到锤头的冲击和研磨，直至小于篦条缝隙后被排出。

锤式破碎机具有破碎比大、排料粒度均匀、过粉碎物少、能耗低等优点。但由于锤头磨损较快，在硬物料破碎的应用上受到了限制；另外由于篦条怕堵塞，不宜于用它破碎湿度大和含粘土的物料。这种破碎机通常用来破碎石灰石、页岩、煤炭、石膏、白垩等中硬以下的脆性物料。

将锤式破碎机的锤头换为钢环的环式碎煤机，是锤式破碎机的变型。它利用高速冲击和低速碾压的综合作用来破碎物料，因而可获得更细的产品，主要用来为发电厂破碎煤炭，但也可用于石膏、盐化工原料和一些中硬物料的破碎。

反击式破碎机是利用板锤的高速冲击和反击板的回弹作用，使物料受到反复冲击而破碎的机械。板锤固装在高速旋转的转子上，并沿着破碎腔按不同角度布置若干块反击板。

物料进入板锤的作用区时先受到板锤的第一次冲击而初次破碎，并同时获得动能，高速冲向反击板。物料与反击板碰撞再次破碎后，被弹回到板锤的作用区，重新受到板锤的冲击。如此反复进行，直到被破碎成所需的粒度而排出机外。与锤式破碎机相比，反击式破碎机的破碎比更大，并能更充分地利用整个转子的高速冲击能量。但由于板锤极易磨损，它在硬物料破碎的应用上也受到限制，通常用来粗碎、中碎或细碎石灰石、煤、电石、石英、白云石、硫化铁矿石、石膏和化工原料等中硬以下的脆性物料。

环锤破碎机主要用途：

该系列环锤破碎机适用于破碎各种脆性物料，如煤、煤千石、焦碳、炉渣、页岩，疏松石灰石等。物料的抗压强度不超过10MPa，其表面水分不大于8%。

风选锤式破碎机应用于建材、砖瓦、煤炭、冶金、矿山、电力、轻工等工业部门，用于粉碎煤、页岩、煤渣、炭素、石灰、水泥孰料、澎润土及中硬以脆性物料。

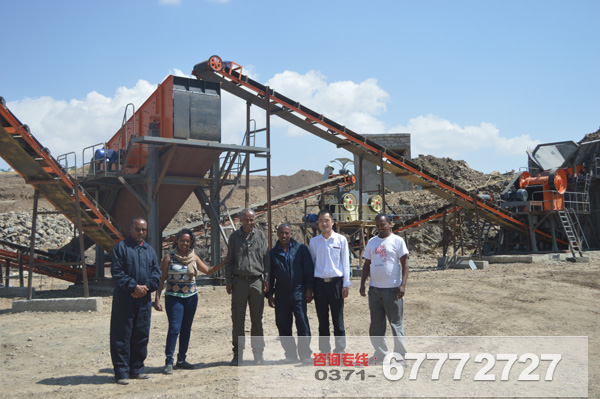

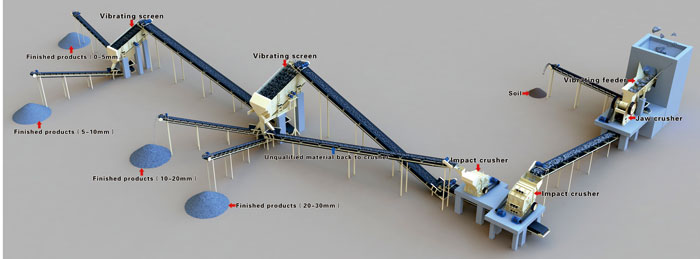

上面所介绍的几种砂石设备在制砂生产线以及石料破碎生产线中是必不可少的设备。

颚式破碎机用于水泥、选煤、发电及建材等，适应破碎中等硬度和脆性物料，如石灰石、煤等。最大抗压强度不超过1500kg/cm2。

矿业碎石机的种类

碎石机广泛运用于矿山、冶炼、建材、公路、铁路、水利和化学工业等众多部门。目前常用碎石机械有鄂式破碎机、反击式破碎机、风选式粉碎机、锤式破碎机、冲击式破碎机、辊式破碎机、复合式破碎机等。鄂式破碎机（颚式破碎机），具有破碎比大、产品粒度均匀、结构简单、工作可靠、维修简便、运营费用经济等特点。PF-I系列反击式破碎机能处理边长100～500毫米以下物料，其抗压强度最高可达350兆帕，具有破碎比大，破碎后物料呈立方体颗粒等优点；PF-II系列反击式破碎机，适用于破碎中硬物料，如水泥厂的石灰石破碎，具有生产能力大，出料粒度小的优点。

第一种：颚式破碎机，是一级破碎的理想设备，具有破碎比大、产品粒度均匀、结构简单、工作可靠、维修简便、运营费用经济等特点，因此被广泛运用于矿山、冶炼、建材、公路、铁路、水利和化学工业等众多部门。

第二种：冲击式破碎机，俗称制砂机，是利用美国巴马克公司“石打石”破碎机原理及技术，结合国内外制砂生产方面的实际情况研制开发而出的具有先进水平的高能低耗设备，其性能在各种矿石细破设备中起着重要的作用，是目前实用可靠的碎石机器。该破碎机是建筑用砂、筑路用砂、垫层料、沥青混凝土和水泥混凝土骨料的理想生产设备，故得到广泛应用。

第三种：反击式破碎机，具有结构简单、破碎比大、能耗低、产量高、重量轻、破碎后成品呈立方形体等优点，广泛应用于各种矿石破碎、铁路、高速公路、能源、水泥、化工、建筑等行业。

第四种：复合式破碎机，是一种融锤破，反击破于一体的新型高效细碎设备，具有生产能力大、破碎效率高、粉碎比大、磨蚀量小、能耗低、密封性好、运转平稳、维护方便等突出优点。在建材企业用该设备破碎石灰石、煤、煤矸石和水泥熟料等物料时，可明显降低入磨粒度，提高磨机产量，是一种较理想的节能破碎设备。

第五种：锤式破碎机，具有破碎比大，生产能力高，产品粒度均匀等特点，该破碎机是冶金、建材、化工和水电等工业部门中细碎石灰石、煤或其他中等硬度以下脆性物料的主要设备之一。

第六种：单段破碎机，具有碎碎比大、出料粒度细、工艺简化、运行成本低等优点，被广泛应用于水泥、陶瓷、玻璃、人工砂石、煤炭、非金属矿山和新型绿色建材等行业。

第七种：对辊破碎机，适用于在水泥，化工，电力，冶金，建材，耐火材料等工业部门破碎中等硬度的物料，如石灰石，炉渣 ，焦碳，煤等物料的中碎，细碎作业。

第八种：圆锥破碎机，广泛应用于金属与非金属矿、水泥厂，砂石冶金等行业。适用中细碎普氏硬度≤5～16的各种矿石和岩石，如铁矿石、有色金属矿石、花岗岩、石灰岩、石英岩、沙岩、鹅卵石等。

第九种：轮齿式破碎机，2PGL-950×1200轮齿式破碎机主要用于破碎石灰石、粉砂岩、煤等抗压强度≤150MPa的物料。它具有进料粒度大，机器高度低重量轻，处理能力大等优点。

第十种：复合型圆锥破碎机，PYF系列圆锥破碎机广泛应用在冶金工业、建材工业、筑路工业、化学工业与硅酸工业中，适用于破碎中等和中等以上硬度的各种矿石和岩石，本机具有破碎力大、效率高、处理量高、动作成本低、调整方便、使用经济等特点。

第十一种：细碎式破碎机，PCF细碎式破碎机综合了现有的锤式、反击式、冲击式等破碎机的优特点，集锤式、反击、石打石为一次完成，成品率5MM以下占到90%以上，而且出料粒度还可调节，使用寿命提高10倍以上，二次破碎成品率提高，减少维修次数和时间，大大降低了每吨成品的能耗，高效节能细碎机典型用途在于适应当前人工机制沙行业，是棒磨式,制沙机、冲击式制沙机、直通式制沙机的替代产品。
