矿山破碎设备

矿山破碎设备介绍

矿山破碎设备是指矿山设备中的选矿设备中的破碎机,矿山破碎设备广泛运用于矿山、冶炼、建材、公路、铁路、水利和化学工业等众多部门。目前常用破碎机有鄂式破碎机、反击式破碎机、风选式粉碎机、锤式破碎机、冲击式破碎机、辊式破碎机、复合式破碎机等。

鄂式破碎机（颚式破碎机），具有破碎比大、产品粒度均匀、结构简单、工作可靠、维修简便、运营费用经济等特点。PF-I系列反击式破碎机能处理边长100～500毫米以下物料，其抗压强度最高可达350兆帕，具有破碎比大，破碎后物料呈立方体颗粒等优点；PF-II系列反击式破碎机，适用于破碎中硬物料，如水泥厂的石灰石破碎，具有生产能力大，出料粒度小的优点。

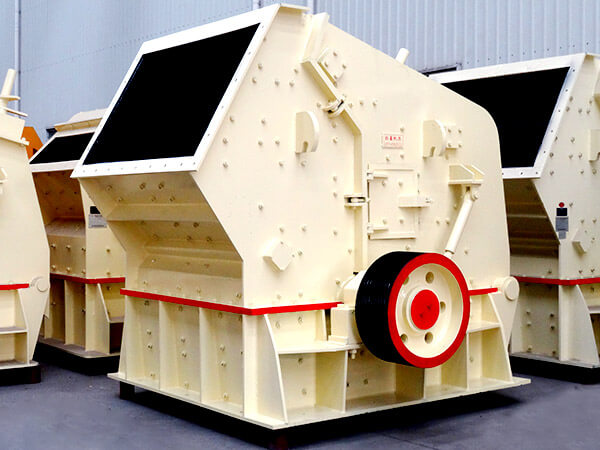

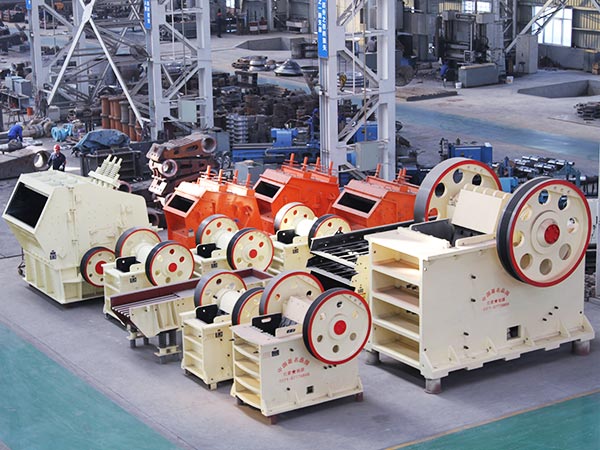

矿山破碎设备图片实拍

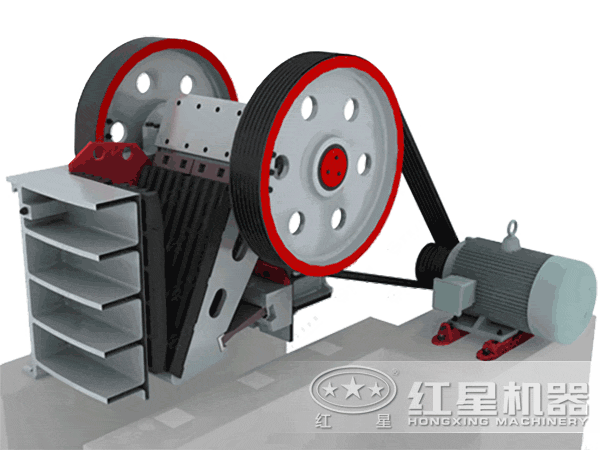

鄂式矿山破碎设备原理

破碎机矿山设备的结构主要有机架、偏心轴、大皮带轮、飞轮、动颚、侧护板、肘板、肘板后座、调隙螺杆、复位弹簧、固定颚板与活动颚板等组成，其中肘板还起到保险作用。

该系列破碎机矿山设备方式为曲动挤压型，电动机驱动皮带和皮带轮，通过偏心轴使动颚上下运动，当动颚上升时肘板和动颚间夹角变大，从而推动动颚板向定颚板接近，与此同时物料被挤压、搓、碾等多重破碎；当动颚下行时，肘板和动颚间夹角变小，动颚板在拉杆、弹簧的作用下离开定颚板，此时已破碎物料从破碎腔下口排出，随着电动机连续转动破碎机动颚作周期性的压碎。

矿山破碎设备类别

1、颚式破碎机

鄂式破碎机简称鄂破(又名老虎口)出现于1858年，具有破碎比大。鄂式破碎机品粒度均匀、结构简单、工作可靠、维修简便、运营费用经济等特点,是一级破碎的设备，因此被广泛运用于矿山、冶炼、建材、公路、铁路、水利和化学工业等众多部门。该系列破碎机适宜于破碎抗压强度不高于320MPa（兆帕）的各种软硬矿石，被破碎物料的最大块度不得大于技术参数表所规定。

2、冲击式破碎机

冲击式破碎机俗称制砂机，是河南红星利用“石打石”破碎机原理及技术，结合国内外制砂生产方面的实际情况研制开发而出的具有先进水平的高能低耗设备，其性能在各种矿石细破设备中起着不可替代的作用，是目前实用可靠的碎石机器。该破碎机是建筑用砂、筑路用砂、垫层料、沥青混凝土和水泥混凝土骨料的理想生产设备，故得到广泛应用。

广泛用于金属和非金属矿石、水泥、耐火材料、磨料、玻璃原料、建筑骨料、人工造砂以及各种冶金渣的细碎和粗磨作业，特别对中硬、特硬及磨蚀性物料如碳化硅、金刚砂、烧结铝钒土、镁砂等，比其他类型的破碎机更具有优越性。与液压保护颚破配套使用，可处理各种冶金渣。对建筑用砂、筑路用砂石优为适宜。

在工作原理方面，简单一点说是石打石的原理。 让石子在自然下落过程中与经过叶轮加速甩出来的石子相互碰撞，从而达到破碎的目的！而被加速甩出的石子与自然下落的石子冲撞时又形成一个涡流，返回过程中又进行2次破碎，所以在运行过程中对机器反击板的磨损是很少的。

3、反击式破碎机

反击式破碎机具有结构简单、破碎比大、能耗低、产量高、重量轻、破碎后成品呈立方形体等优点，广泛应用于各种矿石破碎、铁路、高速公路、能源、水泥、化工、建筑等行业。

4、液压圆锥破碎机

液压圆锥破碎机具有结构简单、性能稳定、不易故障、维修方便快捷、生产能力大、高效、高质，且具有多种腔形的中细破碎、双保险控制的液压与润滑系统，故广泛应用于金属矿山、冶金工业、化学工业、建筑工业、水泥工业及砂石行业等。

5、复合式破碎机

复合式破碎机是一种融锤破，反击破于一体的新型高效细碎设备，具有生产能力大、破碎效率高、粉碎比大、磨蚀量小、能耗低、密封性好、运转平稳、维护方便等突出优点。在建材企业用该设备破碎石灰石、煤、煤矸石和水泥熟料等物料时，可明显降低入磨粒度，提高磨机产量，是一种较理想的节能破碎设备。

6、锤式破碎机

锤式破碎机也叫强击式破碎机，具有破碎比大，生产能力高，产品粒度均匀等特点，该破碎机是冶金、建材、化工和水电等工业部门中细碎石灰石、煤或其他中等硬度以下脆性物料的主要设备之一。

7、单段破碎机

单段破碎机具有碎碎比大、出料粒度细、工艺简化、运行成本低等优点，被广泛应用于水泥、陶瓷、玻璃、人工砂石、煤炭、非金属矿山和新型绿色建材等行业。

8、对辊式破碎机

对辊式破碎机适用于在水泥，化工，电力，冶金，建材，耐火材料等工业部门破碎中等硬度的物料，如石灰石，炉渣 ，焦碳，煤等物料的中碎，细碎作业。
