圆振动筛

圆振动筛

应用范围:广泛应用于矿山、建材、交通、能源、化工等行业的产品分级。

产品介绍:圆振动筛是一种多层数、高效新型振动筛,专为采石场筛分料石设计的,可供各种行业对中等粒度物料进行分级的筛分设备。

24小时免费服务热线

0371-67772727

获取优惠报价

圆振动筛简介

圆振动筛做圆形运动,即振动轨迹为圆,分为单层和双层,均为坐式。是一种多层数、高效新型振动筛。专为采石场筛分料石设计的,可供选矿、选煤、电力、建材、化工等部门对中等粒度物料进行分级的筛分设备。

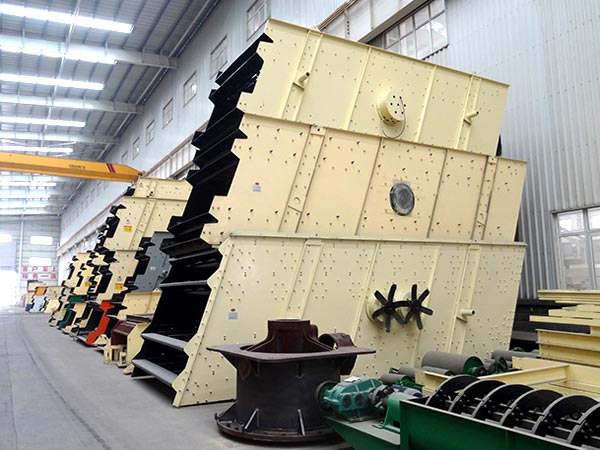

圆振动筛实拍

圆振动筛做

圆振动筛结构特点

圆振动筛

主要由筛箱、激振器、悬挂(或支承)装置及电动机等组成。电动机通过V带驱动主轴旋转励磁,由于不平衡激励对惯性离心力的作用大,所以这是振动筛框。要改变激振器偏心重,得到不同的幅度。

结构先进,物料屏幕滴线长,筛分规格多,具有结构可靠,激振力强大,筛分效率高,振动噪音小,坚固耐用,维修方便安全等特点

圆振动筛工作原理

首先,振动筛电动机经三角带,使励磁偏心块产生高速旋转。偏心块的行动产生离心力大,刺激筛箱有一定幅度圆圈运动。其次,筛上物料在倾斜的筛面上受到筛箱传给的冲量而产生连续的抛掷运动。最后,物料与筛面碰撞的过程中使小于振动筛筛孔的颗粒透筛,以实现分类。

圆振动筛优点

圆振动筛

1.振动筛的筛箱振动强烈,减少了物料堵塞筛孔的现象,从而使振动筛生产能力大增,筛分效率徒然提高;

2.圆振动筛采用橡胶隔振弹簧,长寿命,低噪音,在共振区平稳等;

3.圆振动筛构造简单、拆换筛面方便;

4.圆振动筛筛分每吨物料所消耗的电能少【红星振动筛突出特点】。

技术参数

型号规格 筛网
层数
筛网面积
(㎡)
筛孔尺寸
(mm)
最大进料尺寸
(mm)
处理能力
(m³/h)
振动功率
(r/min)
双振幅
(mm)
电机功率
(kw)
筛面倾角
(°)
筛面
规格
(mm)
总重量
(kg)
外形尺寸
(长×宽×高)(mm)
2YK1225 2 6 4-50 400 8-60 800-970 8 6P 5.5 20 1200×2500 3500 2930×1860×870
3YK1225 3 9 4-50 400 10-70 800-970 8 6P 5.5 20 1200×2500 3850 3070×1860×1210
2YK1230 2 7.2 4-50 400 12-78 800-970 8 6P 7.5 20 1200×3000 4200 3430×1860×870
3YK1230 3 10.8 4-50 400 13-80 800-970 8 6P 7.5 20 1200×3000 4600 3570×1860×1210
2YK1237 2 8.88 4-50 400 15-86 800-970 8 6P 7.5 20 1200×3700 4600 4050×1860×870
3YK1237 3 13.32 4-50 400 16-90 800-970 8 6P 7.5 20 1200×3700 5200 4270×1860×1210
2YK1535 2 10.5 5-50 400 20-125 800-970 8 6P 11 20 1500×3500 5890 4120×2210×1230
3YK1535 3 15.75 5-50 400 21-125 800-970 8 6P 11 20 1500×3500 6700 4360×2210×1610
2YK1545 2 13.5 5-50 400 22-150 800-970 8 6P 15 20 1500×4500 6330 5120×2210×1230
3YK1545 3 20.25 5-50 400 22-150 800-970 8 6P 15 20 1500×4500 6800 5360×2210×1610
4YK1545 4 27 5-50 400 22-155 800-970 8 6P 18.5 20 1500×4500 7800 5930×2210×2060
2YK1548 2 14.4 5-50 400 22.5-162 800-970 8 6P 15 20 1500×4800 6980 5420×2210×1230
3YK1548 3 21.6 5-50 400 22.5-162 800-970 11 6P 15 20 1500×4800 7700 5660×2210×1610
4YK1548 4 28.8 5-50 400 22.5-162 800-970 8 6P 18.5 20 1500×4800 8700 6230×2210×2060
2YK1848 2 17.28 5-80 400 25-206 750 8 6P 18.5 20 1800×4800 9080 5420×2550×1420
3YK1848 3 25.92 5-80 400 32-276 750 8 6P 18.5 20 1800×4800 9600 5660×2550×1780
4YK1848 4 34.56 5-80 400 32-285 750 8 6P 22 20 1800×4800 11100 6290×2550×2160
2YK1854 2 19.44 5-80 400 32-312 800-970 8 6P 18.5 20 1800×5400 10150 5960×2550×1420
3YK1854 3 29.16 5-80 400 32-312 800-970 8 6P 22 20 1800×5400 10840 6260×2550×1780
4YK1854 4 38.88 5-80 400 32-336 800-970 8 6P 30 20 1800×5400 12840 6830×2550×2160
2YK2160 2 25.2 5-100 400 50-475 970 8 6P 30 20 2100×6000 11780 6720×2840×1530
3YK2160 3 37.8 5-100 400 50-475 970 8 6P 30 20 2100×6000 12800 7030×2840×1910
4YK2160 4 50.4 5-100 400 50-497 970 8 6P 37 20 2100×6000 14800 7300×2840×2380
2YK2460 2 28.8 5-100 400 65-550 970 8 6P 37 20 2400×6000 15600 7020×3140×1530
3YK2460 3 43.2 5-100 400 70-620 970 8 6P 37 20 2400×6000 17600 7300×3140×1910
4YK2460 4 57.6 5-100 400 80-680 970 8 6P 45 20 2400×6000 19600 7600×3140×2380
2YK2870 2 39.2 5-100 400 120-680 750 8 8P 22×2 20 2800×7000 21200 7600×4320×1620
3YK2870 3 58.8 5-100 400 180-720 750 8 8P 22×2 20 2800×7000 22400 7800×4320×2120
2YK3072 2 43.2 5-100 400 200-700 750 8 8P 22×2 20 3000×7200 23600 7800×4520×1750
3YK3072 3 64.8 5-100 400 230-800 750 8 8P 22×2 20 3000×7200 25500 8000×4520×2300
