直线振动筛 直线振动筛

直线振动筛

进料粒度:≤200-≤300mm

生产能力:10-600t/h

应用范围:直线振动筛亦可对粉状、颗粒状物料的筛选和分级,广泛应用于塑料、磨料、化工、医药、建材、粮食、炭素、化肥等行业。

产品介绍:具有耗能低、产量高、结构简单、易维修、全封闭结构,无粉尘溢散,自动排料,更适合于流水线作业。

24小时免费服务热线

0371-67772727

产品介绍

振动筛主要分为直线振动筛、圆振动筛 。振动筛按振动器的型式可分为单轴振动筛和双轴振动筛。单轴振动筛是利用单不平衡重激振使筛箱振动,筛面倾斜,筛箱的运动轨迹一般为圆形或椭圆形。双轴振动筛是利用同步异向回转的双不平衡重激振,筛面水平或缓倾斜,筛箱的运动轨迹为直线。振动筛有惯性振动筛、偏心振动筛、自定中心振动筛和电磁振动筛等类型。

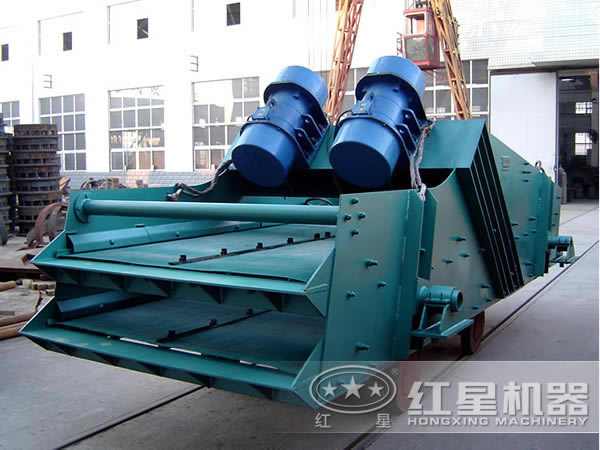

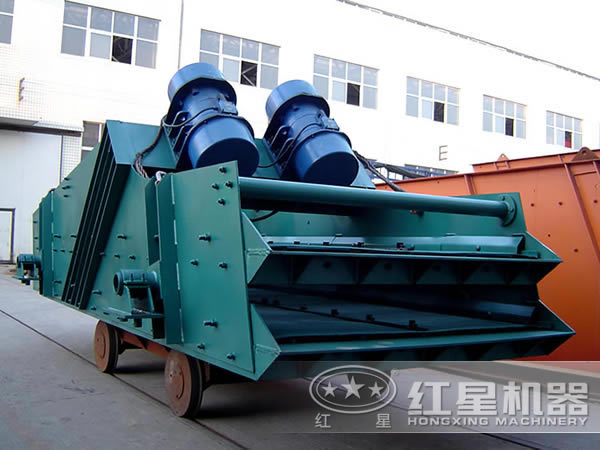

直线振动筛图片实拍

直线振动筛

直线振动筛

直线振动筛

直线振动筛

直线振动筛利用振动电机激振作为振动源,使物料在筛网上被抛起,同时向前作直线运动,物料从给料机均匀地进入筛分机的进料口,通过多层筛网产生数种规格的筛上物、筛下物、分别从各自的出口排出。具有耗能低、产量高、结构简单、易维修、全封闭结构,无粉尘溢散,自动排料,更适合于流水线作业。

直线振动筛工作原理

直线振动筛采用双振动电机驱动,当两台振动电机做同步、反缶旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨迹为一直线。其两电机轴相对筛面有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起跳跃式向前作直线运动,从而达到对物料进行筛选和分级的目的。 可用于流水线中实现自动化作业。具有能耗低、效率高、结构简单、易维修、全封闭结构无粉尘溢散的特点。最高筛分目数400目,可筛分出7种不同粒度的物料。

直线振动筛使用范围

直线振动筛

直线振动筛(直线筛)系高效新型的筛分设备,广泛用于矿山、煤炭、冶炼、建材、耐火材料、轻工、化工等行业。直线振动筛(直线筛)稳定可靠、消耗少、噪音低、寿命长、振型稳、筛分效率高等优点。

直线振动筛亦可对粉状、颗粒状物料的筛选和分级,广泛应用于塑料、磨料、化工、医药、建材、粮食、炭素、化肥等行业。

电机使用说明:

基本原理系借电机轴上下端所安装的重锤(不平蘅重锤),将电机的旋转运动转变为水平、垂直、倾斜的三次元运动,再把这个运动传达给筛面。若改变上下部的重锤的相位角可改变原料的行进方向。

本系列电机满足下列条件时,能连续输出额定激振力。

1、振动加速度:不超过7g(g:重力加速度)

2、环境温度:不超过40℃

3、海拔:不超过1000m

4、电源频率:50Hz

5、电压:380V

6、温升:小于80K(电阻法)

技术参数

型号 筛面
规格
筛面
层数
筛孔
尺寸
进料
粒度
处理量 电机
功率
总重量 振动频率 双振幅 筛面
倾角
外形尺寸
(长×宽)(mm) (mm) (mm) (t/h) (kw) (kg) (hz) (mm) (°) 长×宽×高(mm)
ZSG1237 3700×1200 1 4-50 ≤200 10-100 5.5×2 2250 16 6-8 15 3800×2050×1920
2ZSG1237 3700×1200 2 4-50 ≤200 10-100 5.5×2 3345 16 6-8 15 3800×2050×2200
ZSG1443 4300×1400 1 4-50 ≤200 10-150 5.5×2 4100 16 6-8 15 4500×3040×2500
2ZSG1443 4300×1400 2 4-50 ≤200 10-150 5.5×2 4900 16 6-8 15 4500×3040×2700
3ZSG1443 4300×1400 3 4-50 ≤200 10-150 5.5×2 5870 16 6-8 15 4500×3040×2820
2ZSG1548 4800×1500 2 5-50 ≤200 15-200 7.5×2 5836 16 8-10 15 4800×3140×2814
3ZSG1548 4800×1500 3 5-50 ≤200 15-200 7.5×2 6900 16 8-10 15 4799×3140×3014
2ZSG1848 4800×1800 2 5-50 ≤300 50-500 7.5×2 6489 16 8-10 15 4799×3440×2814
3ZSG1848 4800×1800 3 5-50 ≤300 50-500 7.5×2 7750 16 8-10 15 4799×3440×3014
4ZSG1848 4800×1800 4 5-50 ≤200 50-500 11×2 8300 16 8-10 15 4799×3440×3503
2ZSG1860 6000×1800 2 5-150 ≤300 80-600 11×2 9950 16 8-10 15 6000×3440×3326
