破石机

破石机简介

破石机主要对各类石料进行破碎，一般指排料中粒度大于三毫米的含量占总排料量50%以上的粉碎机械。根据破碎的原理不同和产品颗粒大小不同，又分为很多型号。常用的砂石设备有颚式破碎机、鄂式破碎机，反击式破碎机，冲击式破碎机，复合式破碎机，单段锤式破碎机，立式破碎机，圆锥式破碎机、辊式破碎机、双辊式破碎机、二合一破碎机、一次成型破碎机等几种。

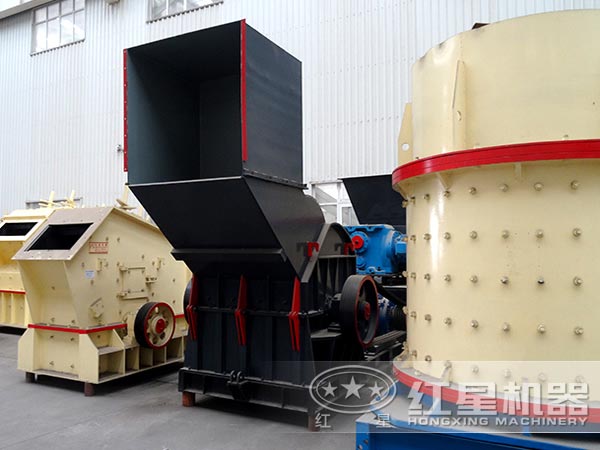

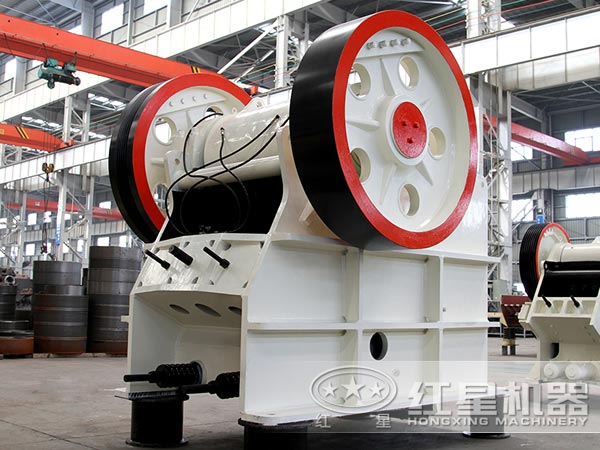

破石机图片实拍

破石机分类

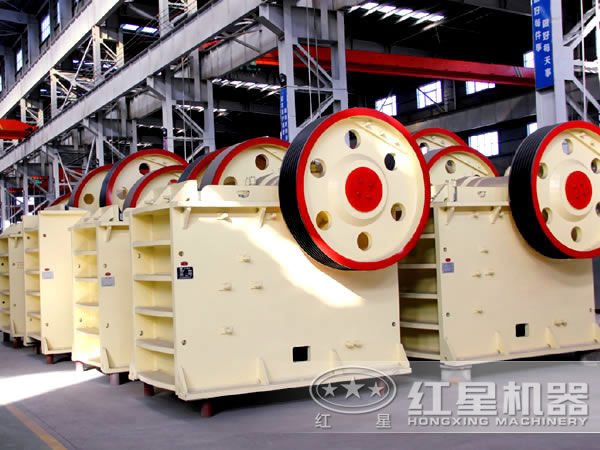

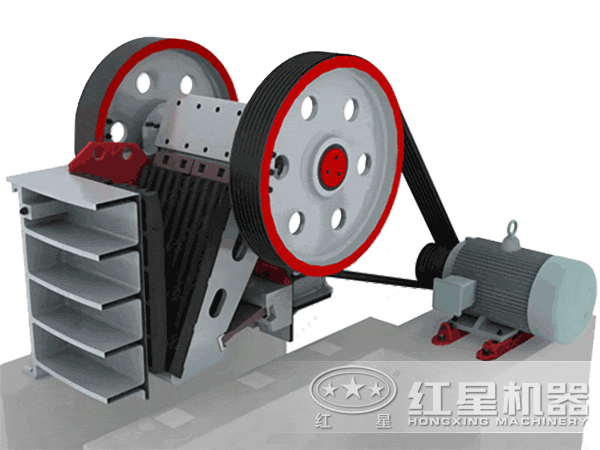

颚式破石机

颚式碎石机工作原理：是利用两颚板对物料的挤压和弯曲作用，粗碎或中碎各种硬度物料的碎石机械。 其破碎腔由固定颚板和可动颚板组成，当两颚板靠近时物料即被破碎，当两颚板离开时小于排料口的料块由底部排出。它的破碎动作是间歇进行的。

鄂式碎石机因有结构简单、工作可靠和能破碎坚硬物料等优点而被广泛应用于选矿、建筑材料、硅酸盐和陶瓷等工业部门。

到二十20世纪80年代，每小时破碎800吨物料的大型颚式碎石机的给料粒度已达1800毫米左右。常用的颚式碎石机有双肘板的和单肘板的两种。前者在工作时动颚只作简单的圆弧摆动，故又称简单摆动颚式碎石机;后者在作圆弧摆动的同时还作上下运动，故又称复杂摆动颚式碎石机。鄂式碎石机广泛运用于矿山、冶炼、建材、公路、铁路、水利和化学工业等众多部门，破碎抗压强度不超过320兆帕的各种物料。单肘板式鄂式碎石机动颚板的上下运动有促进排料的作用，而且其上部的水平行程大于下部，易于破碎大块物料，故其破碎效率高于双肘板式。它的缺点是颚板磨损较快，以及物料会有过粉碎现象而使能耗增高。为了保护机器的重要部件不因过载而受到损坏，常将形状简单、尺寸较小的肘板设计为薄弱环节，使它在机器超载时首先发生变形或断裂。

另外，为满足不同排料粒度的要求和补偿颚板的磨损，还增设了排料口调整装置，通常是在肘板座与后机架之间加放调整垫片或楔铁。但为了避免因更换断损零件而影响生产，也可采用液压装置来实现保险和调整。有的颚式碎石机还直接采用液压传动来驱动动颚板，以完成物料的破碎动作。这两类采用液压传动装置的颚式碎石机，常统称为液压颚式碎石机。

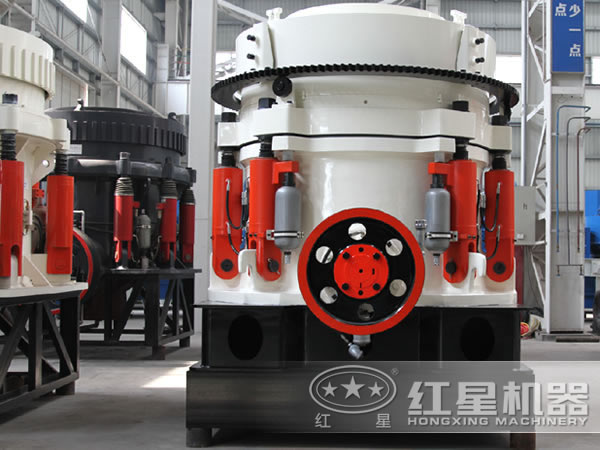

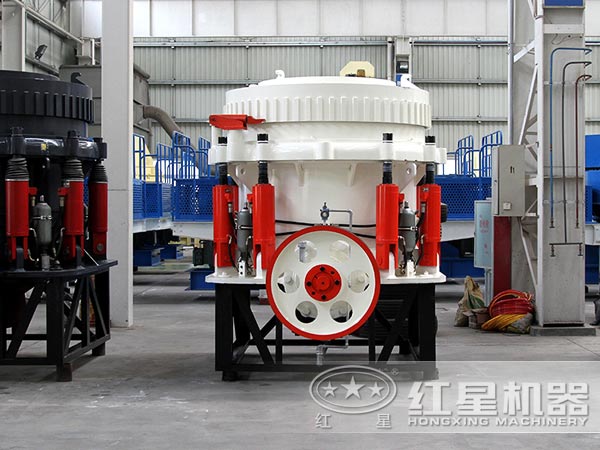

圆锥破石机

圆锥碎石机的工作原理与旋回碎石机相同，但仅适用于中碎或细碎作业的碎石机械。中、细碎作业的排料粒度的均匀性一般比粗碎作业要求的高，因此，在破碎腔的下部须设置一段平行区，同时，还须加快破碎锥的旋回速度，以便物料在平行区内受到一次以上的挤压。

中细碎作业的破碎比较粗碎作业的大，故其破碎后的松散体积就有较大的增加。为防止破碎腔可能因此引起阻塞，在不增大排料口以保证所需的排料粒度的前提下，必须通过增大破碎锥下部的直径来增大总的排料截面。

圆锥碎石机的排料口较小，混入给料中的非破碎物更易导致事故，且因中、细碎作业对排料粒度要求严格，必须在衬板磨损后及时调整排料口，因而圆锥碎石机的保险和调整装置较之粗碎作业更为必要。

西蒙式弹簧保险圆锥碎石机超载时，锥形壳体迫使弹簧压缩而使其自身升高，以便增大排料口，排出非破碎物。排料口的调整靠调整套来进行，转动固装着壳体的调整套即可借助其外圆上的螺纹来带动壳体上升或下降，以改变排料口的大小。液压圆锥碎石机的保险和调整方式与液压旋回碎石机的相同。

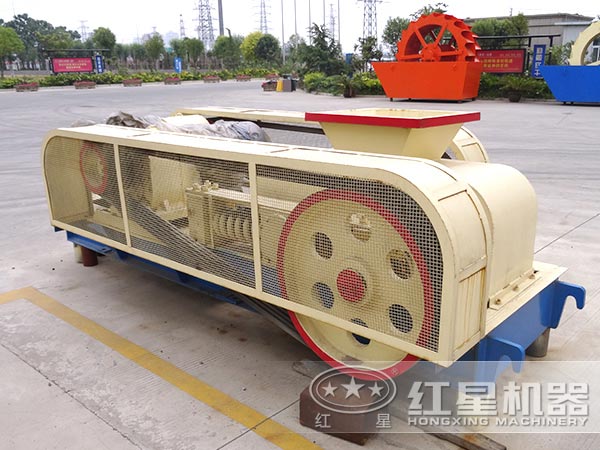

辊式破石机

辊式碎石机是利用辊面的摩擦力将物料咬入破碎区，使之承受挤压或劈裂而破碎的机械。当用于粗碎或需要增大破碎比时，常在辊面上做出牙齿或沟槽以增大劈裂作用。辊式碎石机通常按辊子的数量分为单辊、双辊和多辊碎石机，适于粗碎、中碎或细碎煤炭、石灰石、水泥熟料和长石等中硬以下的物料。

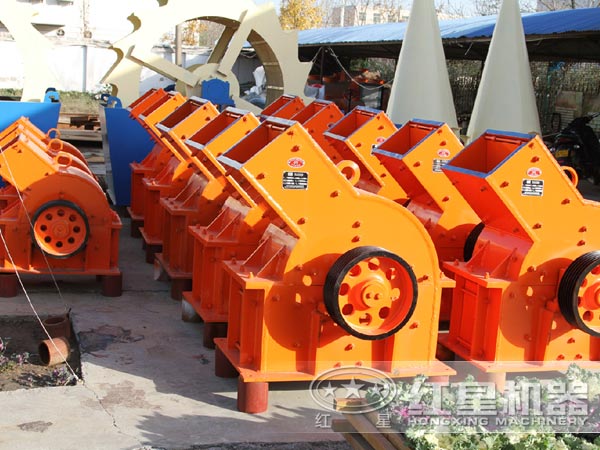

锤式破石机

锤式碎石机是利用锤头的高速冲击作用 ，对物料进行中碎和细碎作业的碎石机械。锤头铰接于高速旋转的转子上，机体下部设有篦条以控制排料粒度。送入碎石机的物料首先受到高速运动的锤头的冲击而初次破碎，并同时获得动能，高速飞向机壳内壁上的破碎板而再次受到破碎。小于篦条缝隙的物料被排出机外，大于篦条缝隙的料块在篦条上再次受到锤头的冲击和研磨，直至小于篦条缝隙后被排出。

锤式碎石机具有破碎比大、排料粒度均匀、过粉碎物少、能耗低等优点。但由于锤头磨损较快，在硬物料破碎的应用上受到了限制;另外由于篦条怕堵塞，不宜于用它破碎湿度大和含粘土的物料。这种碎石机通常用来破碎石灰石、页岩、煤炭、石膏、白垩等中硬以下的脆性物料。

将锤式碎石机的锤头换为钢环的环式碎煤机，是锤式碎石机的变型。它利用高速冲击和低速碾压的综合作用来破碎物料，因而可获得更细的产品，主要用来为发电厂破碎煤炭，但也可用于石膏、盐化工原料和一些中硬物料的破碎。

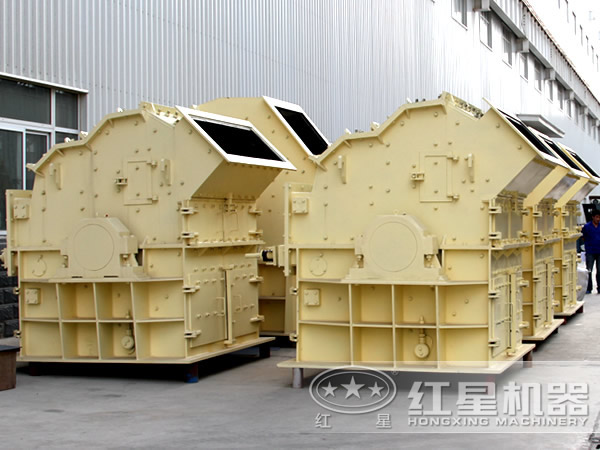

反击式破石机

反击式碎石机是利用板锤的高速冲击和反击板的回弹作用，使物料受到反复冲击而破碎的机械。板锤固装在高速旋转的转子上，并沿着破碎腔按不同角度布置若干块反击板。

物料进入板锤的作用区时先受到板锤的第一次冲击而初次破碎，并同时获得动能，高速冲向反击板。物料与反击板碰撞再次破碎后，被弹回到板锤的作用区，重新受到板锤的冲击。如此反复进行，直到被破碎成所需的粒度而排出机外。与锤式碎石机相比，反击式碎石机的破碎比更大，并能更充分地利用整个转子的高速冲击能量。但由于板锤极易磨损，它在硬物料破碎的应用上也受到限制，通常用来粗碎、中碎或细碎石灰石、煤、电石、石英、白云石、硫化铁矿石、石膏和化工原料等中硬以下的脆性物料。

各种破石机的特点及应用

第一种：颚式碎石机，是一级破碎的理想设备，具有破碎比大、产品粒度均匀、结构简单、工作可靠、维修简便、运营费用经济等特点，因此被广泛运用于矿山、冶炼、建材、公路、铁路、水利和化学工业等众多部门。

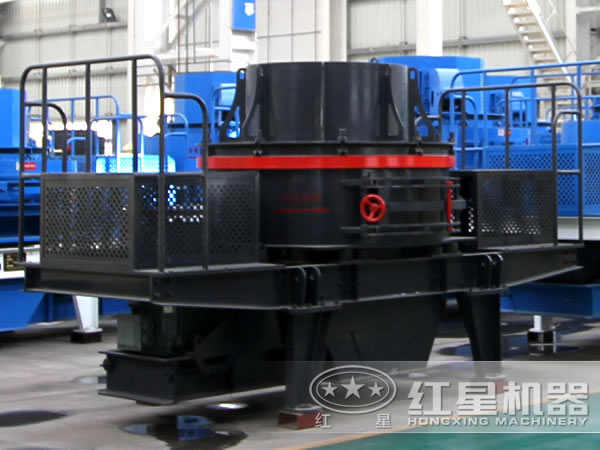

第二种：冲击式碎石机，俗称制砂机，是利用“石打石”碎石机原理及技术，结合国内外制砂生产方面的实际情况研制开发而出的具有先进水平的高能低耗设备，其性能在各种矿石细破设备中起着不可替代的作用，是目前实用可靠的碎石机器。该碎石机是建筑用砂、筑路用砂、垫层料、沥青混凝土和水泥混凝土骨料的理想生产设备，故得到广泛应用。

第三种：反击式碎石机，能处理边长100～500毫米以下物料，其抗压强度可达350兆帕具有结构简单、破碎比大、能耗低、产量高、重量轻、破碎后成品呈立方形体等优点，适用于破碎中硬物料，如水泥厂的石灰石破碎等，广泛应用于各种矿石破碎、铁路、高速公路、能源、水泥、化工、建筑等行业。

第四种：复合式碎石机，是一种融锤破，反击破于一体的新型高产细碎设备，具有生产能力大、破碎效率高、粉碎比大、磨蚀量小、能耗低、密封性好、运转平稳、维护方便等突出优点。在建材企业用该设备破碎石灰石、煤、煤矸石和水泥熟料等物料时，可明显降低入磨粒度，提高磨机产量，是一种较理想的节能破碎设备。

第五种：锤式碎石机，具有破碎比大，生产能力高，产品粒度均匀等特点，该碎石机是冶金、建材、化工和水电等工业部门中细碎石灰石、煤或其他中等硬度以下脆性物料的主要设备之一。

第六种：单段碎石机，具有碎碎比大、出料粒度细、工艺简化、运行成本低等优点，被广泛应用于水泥、陶瓷、玻璃、人工砂石、煤炭、非金属矿山和新型绿色建材等行业。

第七种：对辊碎石机，适用于在水泥，化工，电力，冶金，建材，耐火材料等工业部门破碎中等硬度的物料，如石灰石，炉渣 ，焦碳，煤等物料的中碎，细碎作业。

第八种：圆锥碎石机，广泛应用于金属与非金属矿、水泥厂，砂石冶金等行业。适用中细碎普氏硬度≤5～16的各种矿石和岩石，如铁矿石、有色金属矿石、花岗岩、石灰岩、石英岩、沙岩、鹅卵石等。

第九种：轮齿式碎石机，2PGL-950×1200轮齿式碎石机主要用于破碎石灰石、粉砂岩、煤等抗压强度≤150MPa的物料。它具有进料粒度大，机器高度低重量轻，处理能力大等优点。

第十种：复合型圆锥碎石机，PYF系列圆锥碎石机广泛应用在冶金工业、建材工业、筑路工业、化学工业与硅酸工业中，适用于破碎中等和中等以上硬度的各种矿石和岩石，本机具有破碎力大、效率高、处理量高、动作成本低、调整方便、使用经济等特点。

第十一种：细碎式碎石机，PCF细碎式碎石机综合了现有的锤式、反击式、冲击式等碎石机的优特点，集锤式、反击、石打石为一次完成，成品率5MM以下占到90%以上，而且出料粒度还可调节，使用寿命提高10倍以上，二次破碎成品率提高，减少维修次数和时间，大大降低了每吨成品的能耗，高产节能细碎机典型用途在于适应当前人工机制沙行业，是棒磨式,制沙机、冲击式制沙机、直通式制沙机的替代产品。
