陶瓷球磨机

陶瓷球磨机简介

陶瓷球磨机就是通体都是陶瓷制成的球磨机。容量很小一般适用于产品试制间断小批量生产. 是国内选矿机 械专家结合国内容新型的球磨技术研制开发的又一新型节能球磨设备，它不但提高了生产能力和破碎效率，还扩大了应用范围，从石灰石到玄武岩，从石料生产到各种矿石破碎，它都可以在各种中碎、细碎、超细碎作业中提供优良的破碎性能。

陶瓷球磨主要用于物料的混合，研磨，产品的细度均匀，节省动力。既可干磨，也可湿磨。该机可以根据生产需要采用不同的衬板类型，以满足不同需要。 研磨作业的细度，依靠研磨时间自行控制。电动机自减压启动，降低起动电流，其结构分为整体式独立式。本产品具有投资少，较同类产品节能省电，结构新颖，操作简便，使用安全，性能隐定可靠等特点。适膈于普通和特殊材料的混合及研磨作业。用户可依据物料比重，硬度，并根据产量等因素综合考虑选择合适的型号和衬板，介质类型。

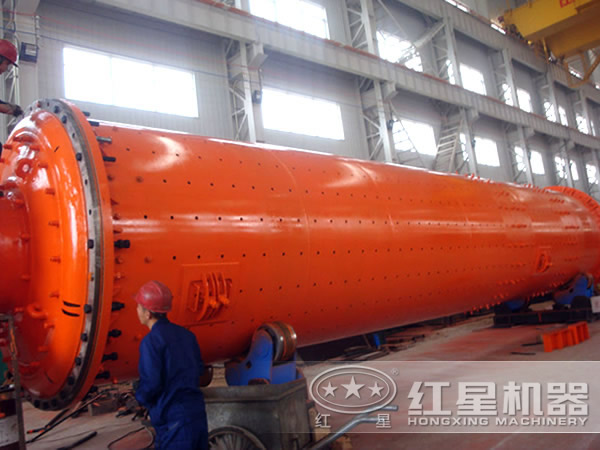

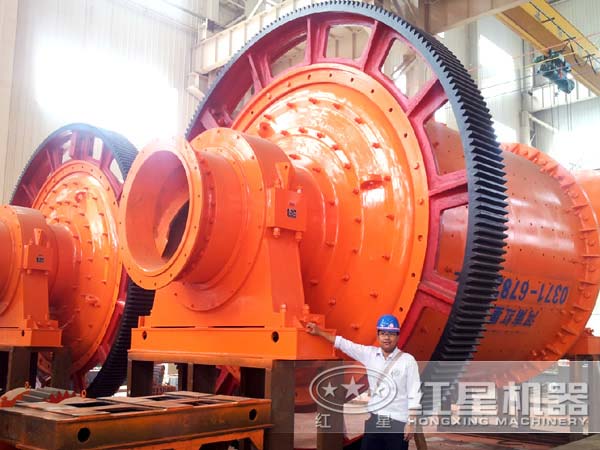

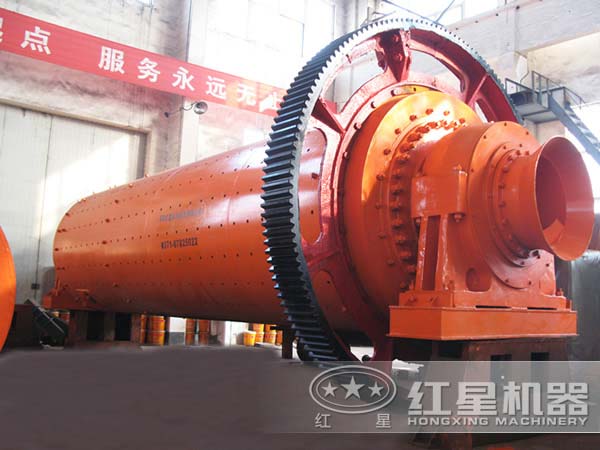

陶瓷球磨机图片实拍

陶瓷球磨机结构

陶瓷球磨机为卧式筒形旋转装置，由给料部、出料部、回转部、传动部(减速机，小传动齿轮，电机，电控)等主要部分组成。外沿齿轮传动，两仓，格子型球磨机。中空轴采用铸钢件，内衬可拆换，回转大齿轮采用铸件滚齿加工,筒体内镶有耐磨衬板，具有良好的耐磨性。物料由进料装置经入料中空轴螺旋均匀地进入磨机第一仓，该仓内有阶梯衬板或波纹衬板，内装不同规格钢球，筒体转动产生离心力将钢球带到一定高度后落下，对物料产生重击和研磨作用。物料在第一仓达到粗磨后，经单层隔仓板进入第二仓，该仓内镶有平衬板，内有钢球，将物料进一步研磨。粉状物通过卸料箅板排出，完成粉磨作业。

陶瓷球磨机适用范围

陶瓷球磨机主要用于物料的混合、研磨、产品的细度均匀、节省动力。既可干磨 、也可湿磨。陶瓷球磨机可以根据生产需要采用不同的衬板类型，以满足不同需要。研磨作业的细度，依靠研磨时间自行控制。电坳机自耦减压启动，降低起动电流，其结构分为整体式 和独立式。陶瓷球磨机具有投资少，较同类产品节能省电，结构新颖、操作简便、使用安全、性能稳定可靠等特点，适合于普通和特殊材料的混合及研磨作业。用户可依据物料比重、 硬度，并根据产量等因素综合考虑选择合适的陶瓷球磨机型号和衬板、介质类型。

陶瓷球磨机工作原理

电机通过减速装置驱动筒体回转，筒体内的碎矿石和钢球在筒体回转时受摩擦力和离心力作用被衬板带到一定高度后由于重力作用，便产生抛落和泻落，矿石在冲击和研磨作用下逐步被粉碎。被粉碎的矿石经排料部分排出筒外。排出的矿物在螺旋分级机中经分级出合格产品后，粗砂通过联合进料器再回到球磨机内继续粉磨。供料机连续均匀地喂料，矿石经联合进料器连续均匀地进入球磨机，被磨碎的物料源源不断地从陶瓷球磨机中排出。陶瓷球磨机是可以每天24小时连续工作的粉磨设备。

1、所有润滑油在陶瓷球磨机投入连续运转一个月时应全部放出，彻底清洗，更换新油。以后结合中修约每6个月换陶瓷球磨机油一次。

2、各润滑点润滑情况和油面高度至少每4小时检查一次。

3、陶瓷球磨机运转时，主轴承润滑油的温升不超过55℃。

4、陶瓷球磨机正常运转时，传动轴承和减速机的温升不超过55℃，不超过60℃。

5、大、小齿轮传动平稳，无异常噪音。必要时应及时调整间隙。

6、陶瓷球磨机运转平稳，无强烈震动。

7、电机电流应无异常波动。

8、陶瓷球磨机各连接紧固件无松动，结合面无漏油、五漏税水、无漏矿现象。

9、陶瓷球磨机钢球依磨损情况及时添加。

10、如果发现不正常情况应立即停陶瓷球磨机检修。

陶瓷球磨机的维护

对陶瓷球磨机机的维修时一项经常性的工作，。维修工作的好坏直接影响球磨机的运转率和使用寿命。为了及时发现缺陷病消除隐患，以保证其磨机正常运转，除了日常的维护外，还需要定期停磨，(建议每月一次)对重要部件 如中空轴、主轴承、筒体、减速机、大小齿轮等作认真检查，作详细记录。按照缺陷情况分轻重缓急作适当处理和安排中修及大修计划。

11、陶瓷球磨机磨机衬板被磨损70%或有 70mm长的裂纹时应更换。

12、陶瓷球磨机衬板螺栓有损坏造成衬板松动时应更换。

13、陶瓷球磨机主轴承严重磨损时应更换。

14、格子式陶瓷球磨机的篦子板磨损到不能再焊补时应更换。

15、陶瓷球磨机大齿轮齿轮面磨损到一定程度后可翻面继续使用。

16、小齿轮严重磨损应更换。

17、陶瓷球磨机进出料螺旋磨损时应及时焊补，磨损至无法焊补时应更换。

18、地脚螺栓松动或损坏应及时修复。
