当前位置: 首页 > 产品中心 > 选矿设备 > 螺旋溜槽
螺旋溜槽 螺旋溜槽

螺旋溜槽

进料粒度:0.03-1mm

生产能力:2-40t/h

应用范围:适用于分选粒度0.3-0.02毫米细料的铁矿、钛铁矿、铬铁矿、硫铁矿、锆英石、金红石、独居石、磷乙矿、钨矿、锡矿、钽矿、铌矿以及具有比重差异的其他有色金属、稀有金属和非金属矿物体。

24小时免费服务热线

0371-67772727

螺旋溜槽介绍

玻璃钢螺旋溜槽是综合了螺旋选矿机、螺旋溜槽、摇床、离心选矿机的特点的设备,是采矿、选矿的最佳设备,特别是海滨、河畔、砂滩、溪道的砂矿开采更为理想。产品具有结构合理,安装简单,占地面积少,操作简易,选矿稳定,分矿清楚,处理量大,效率高选矿富集比高、回收率高,运转可靠的特点。具有重量轻、防潮、防锈、耐腐蚀,对给矿量和浓度、粒度、品位的波动适应性强,无噪音等优点。

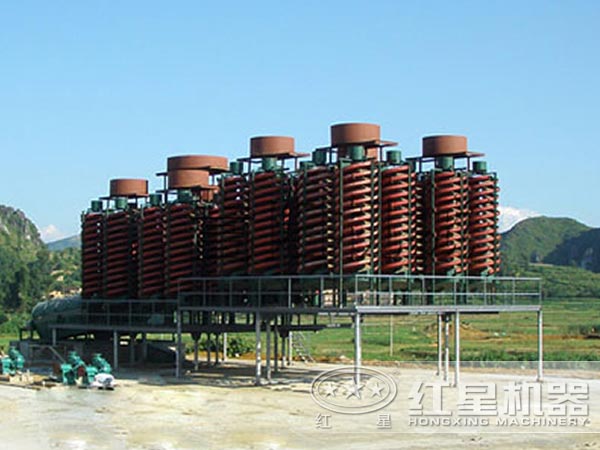

螺旋溜槽图片实拍

螺旋溜槽

螺旋溜槽

螺旋溜槽设备用途

本设备适用于分选粒度0.3--0.02毫米细料的铁矿、钛铁矿、铬铁矿、硫铁矿、锆英石、金红石、独居石、磷乙矿、钨矿、锡矿、钽矿、铌矿以及具有比重差异的其他有色金属、稀有金属和非金属矿物体。本设备具有选别过程稳定、容易控制,给矿浓度允许变化范围大,富集比高、回收率高,占地面积小、耗水量少,结构简单,无需动力,处理量大,安装简易,操作方便,投资小见效快等优点。


螺旋溜槽原理

将螺旋溜槽立起,校准垂直线,用铁架或木头固定在合适的位置,由砂泵将矿砂送到螺旋上顶两个进料口处,加入补充水,调节矿桨浓度,矿桨自然从高往下旋流,在旋转的斜面流速中产生一种惯性的离心力,以矿砂的比重、粒度、形状上的差异,通过旋流的重力和离心力的作用,将矿与砂分开,精矿流入精矿斗用管道接出,尾砂流进尾砂斗用管道接到砂池,再用砂泵排走,完成了选矿的全过程。

1、给矿匀分器

2、十字架(三角架)

3、给矿槽

4、螺旋槽

5、产品截取槽

6、产品集聚斗

7、槽支柱

技术参数

型号 DL2000 DL1500 LL1200 LL900
外径(mm) 2000 1500 1200 900
内径(mm) 360 250 220 180
螺距(mm) 1200 900-675 720/540 540/360
距径比(螺距/直径) 0.6 0.6 0.6/0.45 0.6/0.4
倾斜角(°度)
头数 2-4 2-4 2-4 2-4
圈数 3.5 4 4/5 4/5
给矿粒度(mm) 0.4-1 0.03-1 0.03-0.3 0.03-0.3
给矿浓度(%) 20-45 30-45 30-50 30-50
生产能力(t/h) 15-40 8-16 4-6 2-3
占地面积(㎡) 5.7 3.3 2 1.2
高度(mm) 6.6-8 5.5 5.23 3.2
