水泥球磨机

水泥球磨机

应用领域:水泥,硅酸盐制品,新型建筑材料、耐火材料、化肥、黑色与有色金属选矿以及玻璃陶瓷等生产行业。

适用物料:石英石、金矿石、铁矿石、水泥熟料、铜矿石、磁黄铁矿、建筑垃圾、水泥熟料、玻璃等。

24小时免费服务热线

0371-67772727

获取优惠报价

水泥球磨机用途

水泥球磨机是物料被破碎之后,再进行粉碎的关键设备。球磨机广泛应用于水泥,硅酸盐制品,新型建筑材料、耐火材料、化肥、黑色与有色金属选矿以及玻璃陶瓷等生产行业,对各种矿石和其它可磨性物料进行干式或湿式粉磨。

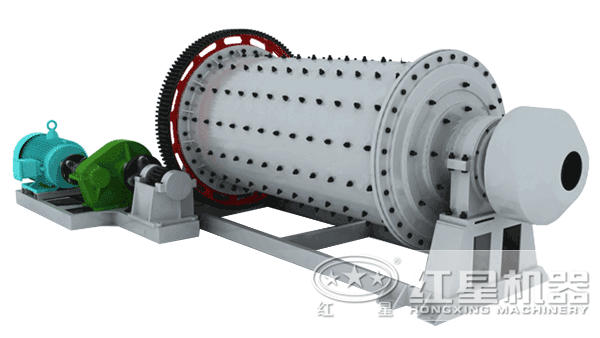

水泥球磨机

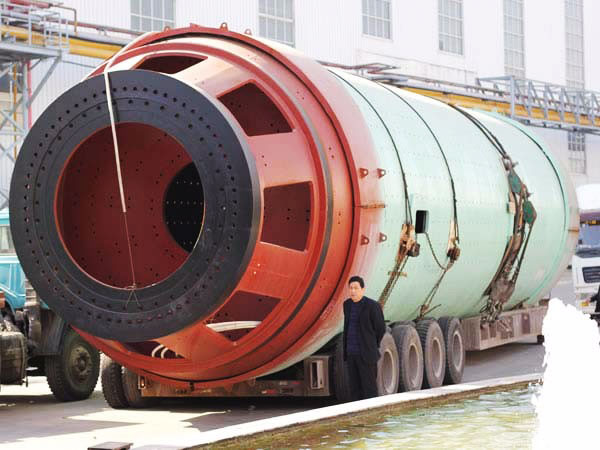

水泥球磨机实拍

水泥球磨机工作原理

水泥球磨机工作原理

该球磨机为卧式筒形旋转装置,外沿齿轮传动,两仓,格子型球磨机。物料由进料装置经入料中空轴螺旋均匀地进入球磨机第一仓,该仓内有阶梯衬板或波纹衬板,内装不同规格钢球,筒体转动产生离心力将钢球带到一定高度后落下,对物料产生重击和研磨作用。物料在球磨机第一仓达到粗磨后,经单层隔仓板进入第二仓,该仓内镶有平衬板,内有球磨机钢球,将物料进一步研磨。粉状物通过球磨机卸料箅板排出,完成粉磨作业。

水泥球磨机结构

水泥球磨机

球磨机由给料部、出料部、回转部、传动部(减速机,小传动齿轮,电机,电控)等主要部分组成。中空轴采用铸钢件,内衬可拆换,回转大齿轮采用铸件滚齿加工,筒体内镶有耐磨衬板,具良好的耐磨性。球磨机运转平稳,工作可靠。

注:根据物料及排矿方式,可选择干式球磨机和湿式格子型球磨机。

我公司可为客户设计各种选矿流程,可提供球磨机图纸

水泥球磨机分类

水泥球磨机

1、按筒体的长度与直径之比分类

(1)短球磨机 长径比在2以下时为短磨机,或球磨机。一般为单仓,用于粗磨或一级磨,也可将2-3台球磨机串联使用。

(2)中长球磨机 长径比在3左右时为中长球磨机。

(3)长磨机 长经吧在4以上时为长球磨机或称管磨机。中长磨和长磨,其内部一般分成2-4个仓。在水泥长中用得较多。

2、按磨内装入的研磨介质形状分类

(1)球磨机   磨机装入的研磨介质主要是钢球或钢段。这种球磨机使用最普遍。

(2)棒磨机   磨内装入直径为50-100mm的钢棒作研磨介质。棒磨机筒体长度与直径之比一般为1.5-2。

(3)棒球磨机 这种球磨机通常具有2-4个仓。在第一仓内装入圆柱形钢棒作为研磨介质,以后各仓则装入钢球或钢段。棒球磨机的长径比应在5左右为宜,棒仓长度与球磨机有效直径之比应在1.2-1.5之间,棒长比棒仓短100mm左右,以利于钢棒平行排列,防止交叉和乱棒。

(4)砾石磨   球磨机磨内装入的研磨介质为砾石、卵石、瓷球等。用花岗岩、瓷料做衬板。用于白色或彩色水泥以及陶瓷生产。

3、按卸料方式分类

(1)尾卸式球磨机   欲磨物料由球磨机的一端喂入,由另一端卸出,称为尾卸式磨机。

(2)中卸式球磨机   欲磨物料由球磨机的两端喂入,由球磨机筒体中部卸出,称为中卸式球磨机。该类磨机相当于两台球磨机并联使用,这样设备紧凑,简化流程。按尾卸式球磨机的排料方式有格子排料、溢流排料、周边排料和风力排料等多种类型球磨机。

4、按传动方式分类

(1)中心传动球磨机 电动机通过减速机带动球磨机卸料端空心轴而驱动磨体回转。减速及的出轴与磨机的中心线在一条直线上。

(2)边缘传动球磨机   电动机通过减速机带动固定在卸料端筒体上的大齿轮而驱动球磨机筒体回转。

5、其他分类

根据工艺操作又可分为干法球磨机、湿法球磨机、间歇球磨机和连续球磨机。连续球磨机与间隙磨机相比,前者产量高、单位重量产品的电耗低、机械化程度高和所需操作人员少。但基建投资费用大,操作维修较复杂。现在间歇式磨机极少使用,常用作化验室实验磨。

欢迎选购红星选矿设备-球磨机和球磨机配件

球磨机价格垂询电话:0371-67772727

红星球磨机公司地址:中国-郑州-国家高新技术产业开发区檀香路

球蘑机|球蘑机价格|球蘑机厂家|球蘑机分类|球蘑机原理|畅销球蘑机|大球蘑机|中型球蘑机|小球蘑机|球蘑机配件

技术参数

规格型号 筒体转速
(r/min)
装球量
(t)
进料粒度
(mm)
出料粒度
(mm)
产量
(t/h)
电机功率
(kw)
总重量
(t)
Ф900×1800 36-38 1.5 <20 0.075-0.89 0.65-2 18.5 5.85
Ф900×3000 36 2.7 <20 0.075-0.89 1.1-3.5 22 6.98
Ф1200×2400 36 3 <25 0.075-0.6 1.5-4.8 30 13.6
Ф1200×3000 36 3.5 <25 0.074-0.4 1.6-5 37 14.3
Ф1200×4500 32.4 5 <25 0.074-0.4 1.6-5.8 55 15.6
Ф1500×3000 29.7 7.5 <25 0.074-0.4 2-5 75 19.5
Ф1500×4500 27 11 <25 0.074-0.4 3-6 110 22
Ф1500×5700 28 12 <25 0.074-0.4 3.5-6 130 25.8
Ф1830×3000 25.4 11 <25 0.074-0.4 4-10 130 34.5
Ф1830×4500 25.4 15 <25 0.074-0.4 4.5-12 155 38
Ф1830×6400 24.1 21 <25 0.074-0.4 6.5-15 210 43
Ф1830×7000 24.1 23 <25 0.074-0.4 7.5-17 245 43.8
Ф2100×3000 23.7 15 <25 0.074-0.4 6.5-36 155 45
Ф2100×4500 23.7 24 <25 0.074-0.4 8-43 245 56
Ф2100×7000 23.7 26 <25 0.074-0.4 12-48 280 59.5
Ф2200×4500 21.5 27 <25 0.074-0.4 9-45 280 54.5
Ф2200×6500 21.7 35 <25 0.074-0.4 14-26 380 61
Ф2200×7000 21.7 35 <25 0.074-0.4 15-28 380 62.5
Ф2200×7500 21.7 35 <25 0.074-0.4 15-30 380 64.8
Ф2400×3000 21 23 <25 0.074-0.4 7-50 245 58
Ф2400×4500 21 30 <25 0.074-0.4 8.5-60 320 72
Ф2700×4000 20.7 40 <25 0.074-0.4 22-80 380 95
Ф2700×4500 20.7 48 <25 0.074-0.4 26-90 480 102
Ф3200×4500 18 65 <25 0.074-0.4 按工艺条件定 630 149
Ф3600×4500 17 90 <25 0.074-0.4 按工艺条件定 850 169
Ф3600×6000 17 110 <25 0.074-0.4 按工艺条件定 1250 198
Ф3600×8500 18 131 <25 0.074-0.4 45.8-256 1800 260
Ф4000×5000 16.9 121 <25 0.074-0.4 45-208 1500 230
Ф4000×6000 16.9 146 <25 0.074-0.4 65-248 1600 242
Ф4000×6700 16.9 149 <25 0.074-0.4 75-252 1800 249
Ф4500×6400 15.6 172 <25 0.074-0.4 84-306 2000 280
Ф5030×6400 14.4 216 <25 0.074-0.4 98-386 2500 320
Ф5030×8300 14.4 266 <25 0.074-0.4 118-500 3300 403
Ф5500×8500 13.8 338 <25 0.074-0.4 148-615 4500 525
