CJ系列欧版颚式破碎机

CJ系列欧版颚式破碎机

产品介绍:液压保护颚式破碎机是我公司经过多年的实践和创新改革而研发的新一代破碎机械,外观上虽无大的变化,但由于其结构简单、工作稳定性好、生成和维护费用相对较低,被广泛用于破碎、选矿、建筑等行业。

24小时免费服务热线

0371-67772727

获取优惠报价

产品简介

CJ系列欧版颚式破碎机具有过载保护功能,当遇到不可破碎物时,在机器负荷急剧上升的同时,通过液压保护装置又瞬间自动卸荷,从而避免由于突然增大的负荷对机体的冲击,有效解决破碎物料中的“卡钢”问题,多用于冶金渣的破碎加工。

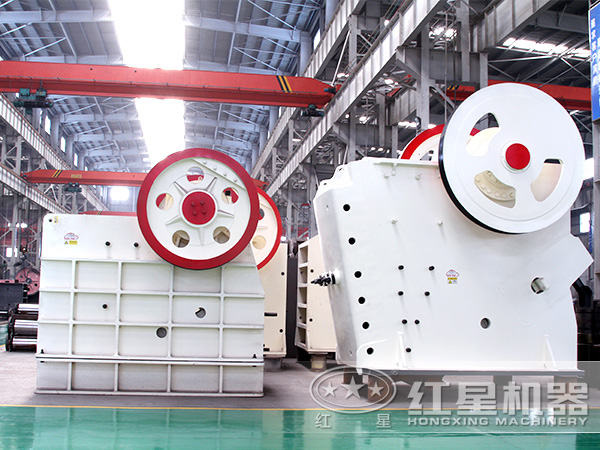

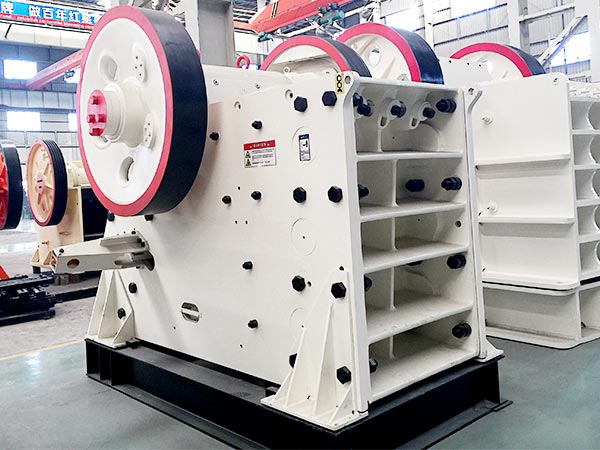

CJ系列欧版颚式破碎机图片实拍

CJ系列欧版颚式破碎机

CJ系列欧版颚式破碎机

CJ系列欧版颚式破碎机

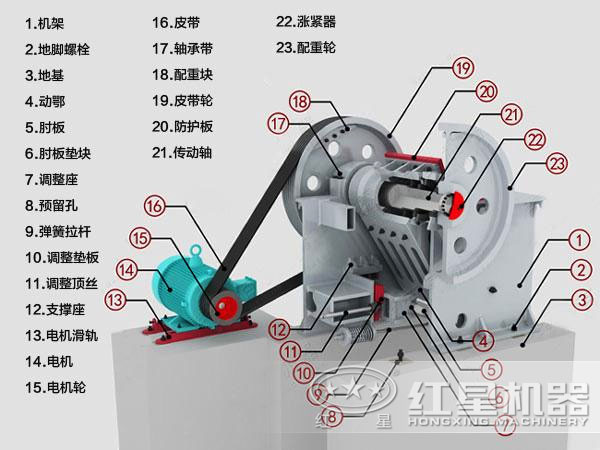

结构介绍


1、主机机架为焊接结构,经退火后加工。

2、破碎腔内的齿板及侧面衬板由耐磨铸钢制成,以保证机器能在含有较多 极强极硬的不可破碎物的物料中正常工作。

3、传动装置:由主电机经小皮带轮、窄 v 带、大皮带轮带动偏心轴转动, 实现动鄂的咬嚼动作。

4、油缸装置:其两翼方形结构为导向滑动面。该结构将破碎作业传给油港 体的负荷通过调整垫传给机架两边。

5、油缸导向装臵:油缸导向槽的走向情定了油缸中心线的方位,油缸中心 线应保证滑靴沿宽度与肘板均匀接触,以免使动鄂承受偏载。导向槽的走向及其 在机架宽度方向的位臵是通过其周围的调定螺栓调定的。

6、弹簧:起作用是维持肘板在动鄂摆动、排障及调整排料口过程中可靠地 夹在动鄂与滑靴的槽中,不致自行脱落。

7、破碎腔排料口的调整:油缸后部两翼的调整垫的厚度确定排料口的大小,即油缸缸体在导向槽中得位臵将决定了排料口的开口度。油缸缸体的移动可通过转动中间顶杆手轮装臵及转动两侧拉杆螺母来实现,定位后必须退回中间的顶杆,破碎作业时该顶杆不与油缸缸底接触。

产品优势

1、可靠性高。CJ系列欧版颚式破碎机是一种具有过载保护功能的复摆式颚式破碎机,当虎口咬嚼到不可破碎物料时,机器负荷极剧上升,通过保护装置自动卸荷,避免了突然增大的负荷对机体的的冲击,可安全地用于物料中掺有极强极硬异物的恶劣条下的流程中连续破碎作业。

2、部件经久耐用。CJ系列欧版颚式破碎机冲击锤及钎杆采用进口产品,其他部件及材料选用国内优质产品,确保材料的合理性及工艺的先进性,关键部件按严格的特殊工艺处理,确保经久耐用。

3、技术过硬、故障率低:CJ系列欧版颚式破碎机的技术过硬,采用了先进的无磨擦破碎技术,使石料在破碎过过程中,破碎部件对石头的作用为纯挤压力而无相对滑动,因此,破碎配件的寿命整体提高5~ 10倍 ;再加上采用了多功能机械、液压、电气保护系统等技术,当机器过载时,能使机器空转,并同时报警,能够有效地快速进行解除,迅速复位,无需任何零件更换。

4、环保达标、污染小:该破碎机配备了先进的除尘布袋,当灰尘进入滤袋使除尘布袋在瞬间急剧膨胀,并伴随着气流的反方向作用抖落粉尘,附于袋表的粉尘迅速脱离滤袋落入灰斗(或灰仓),粉尘由卸灰阀排出,达到清灰的目的。配备了标准的消除噪音装置,有效控制了噪音污染。

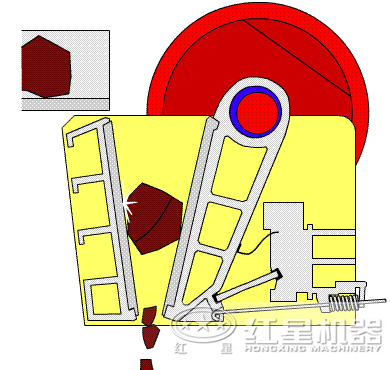

工作原理

CJ系列欧版颚式破碎机工作时,电动机驱动皮带和皮带轮,通过偏心轴使动颚上下运动,当动颚上升时肘板与动颚间夹角变大,从而推动动颚板向固定颚板接近,与其同时物料被压碎或劈碎,达到破碎的目的;当动颚下行时,肘板与动颚夹角变小,动颚板在拉杆、弹簧的作用下,离开固定颚板,此时已破碎物料从破碎腔下口排出。

技术参数

型号 进料口尺寸长×宽(mm) 最大给料粒度(mm) 出料口调整范围(mm) 处理能力(t/h) 配用功率(KW)
CJ96 930×580 480 60-175 120-450 90
CJ106 1060×700 560 70-200 155-580 110
CJ125 1250×950 760 100-250 290-840 160
CJ150 1400×1200 960 125-250 340-950 200
CJ160 1600×1200 960 150-300 430-1260 250
CJ200 2000×1500 1200 175-300 760-1590 400
CJ1511 1500×1070 850 125-300 385-1080 200
CJ1513 1500×1300 1040 150-300 480-1160 200
