回转窑

回转窑

应用范围:主要用于冶金行业钢铁厂贫铁矿磁化焙烧;铬、镍铁矿氧化焙烧。

产品介绍:回转窑是指旋转煅烧窑(俗称旋窑),属于建材设备类。回转窑按处理物料不同可分为水泥窑、冶金化工窑和石灰窑。

24小时免费服务热线

0371-67772727

获取优惠报价

回转窑简介

回转窑是选矿选中的一个必备矿设备。

回转窑是指旋转煅烧窑(俗称旋窑),属于建材设备类。回转窑按处理物料不同可分为水泥窑、冶金化工窑和石灰窑。水泥窑主要用于煅烧水泥熟料,分干法生产水泥窑和湿法生产水泥窑两大类。冶金化工窑则主要用于冶金行业钢铁厂贫铁矿磁化焙烧铬、镍铁矿氧化焙烧;耐火材料厂焙烧高铝钒土矿和铝厂焙烧熟料、氢氧化铝化工厂焙烧铬矿砂和铬矿粉等类矿物。石灰窑(即活性石灰窑)用于焙烧钢铁厂、铁合金厂用的活性石灰和轻烧白云石。回转窑的高温作用下烧成为熟料的工艺过程。因此,回转窑是水泥生产中的主机,俗称水泥工厂的“心脏”。

回转窑图片实拍

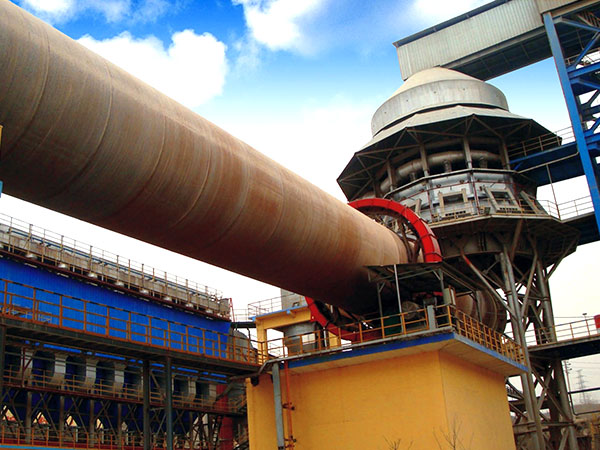

回转窑

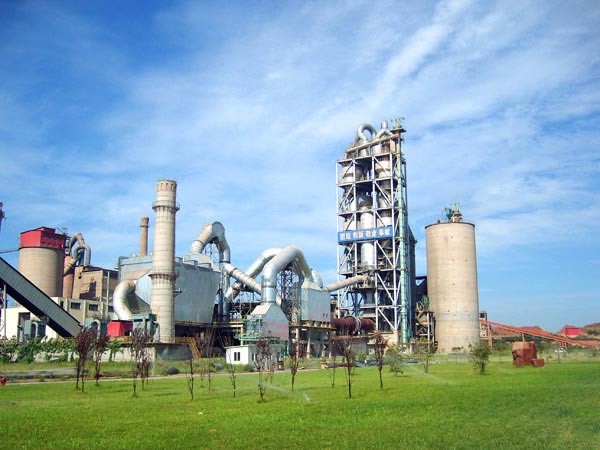

回转窑现场

回转窑现场

回转窑现场

回转窑由传动装置,托、挡轮支承装置,窑头、窑尾密封,窑头罩及燃烧装置等部分组成。

回转窑结构图

回转窑工作原理

选矿设备-回转窑筒体是受热的回转部件,使用优质镇静钢板卷焊制成,筒体通过轮带支承在2~7挡滑动或滚动轴承的支承装置上,并在其中一挡或几挡支承装置上设有机械或液压挡轮,以控制筒体的轴向窜动;

传动装置通过设在筒体中部的齿圈使筒体按要求的转速回转;

由于安装和维修的需要,较大的窑设有使筒体以很低转速回转的辅助传动装置;

为防止冷空气进入和烟气粉尘溢出筒体,在筒体的进料端(尾部)和出料端(头部)设有可靠的窑尾和窑头密封装置;

筒体上设置有测温和取样孔装置,窑头罩上设有测压元件,较大规格的窑还可设置红外线测温仪对筒体监控测温。

回转窑分类

水泥回转窑

水泥回转窑客户现场

水泥窑目前主要有两大类,一类是窑筒体卧置(略带斜度),并能作回转运动的称为回转窑(也称旋窑);另一类窑筒体是立置不转动的称为立窑。

1、 湿法回转窑的类型:

用于湿法生产中的水泥窑称湿法窑,湿法生产是将生料制成含水为32%~40%的料浆。由于制备成具有流动性的泥浆,所以各原料之间混合好,生料成分均匀,使烧成的熟料质量高,这是湿法生产的主要优点。

2、 干法回转窑的类型:

干法回转窑与湿法回转窑相比优缺点正好相反。干法将生料制成生料干粉,水分一般小于1%,因此它比湿法减少了蒸发水分所需的热量。中空式窑由于废气温度高,所以热耗不低。干法生产将生料制成干粉,其流动性比泥浆差。所以原料混合不好,成分不均匀。

水泥回转窑

主要用于煅烧水泥熟料,分干法生产水泥回转窑和湿法生产水泥回转窑两大类。冶金化工回转窑则主要用于冶金行业钢铁厂贫铁矿磁化焙烧;铬、镍铁矿氧化焙烧;耐火材料厂焙烧高铝钒土矿和铝厂焙烧熟料、氢氧化铝;化工厂焙烧铬矿砂和铬矿粉等类矿物。石灰回转窑(即活性石灰回转窑)用于焙烧钢铁厂、铁合金厂用的活性石灰和轻烧白云石。

水泥回转窑生产厂家:我公司生产的水泥回转窑煅烧系统装备通过技术创新,在该水泥窑中采用国内外先进的液压挡轮装置,采用计量精度很高的计量柱塞泵,高精度的调速阀和接触式石墨块密封装置等国内先进技术。操作方便,使用可靠。稳定了热工制度,提高了设备运转率,与同规格设备相比,运转率提高了10%,产量提高了5%-10%,热耗降低15%。

技术参数

产品规格
(m)
窑体尺寸 电机功率
(kw)
总重量
(t)
备注
直径(m) 长度(m) 斜度(%) 产量
(t/d)
转速
(r/min)
Φ2.5×40 2.5 40 3.5 180 0.44-2.44 55 149.61
Φ2.5×50 2.5 50 3 200 0.62-1.86 55 187.37
Φ2.5×54 2.5 54 3.5 280 0.48-1.45 55 196.29 窑外分解窑
Φ2.7×42 2.7 42 3.5 320 0.10-1.52 55 198.5 ------
Φ2.8×44 2.8 44 3.5 450 0.437-2.18 55 201.58 窑外分解窑
Φ3.0×45 3 45 3.5 500 0.5-2.47 75 201.94 ------
Φ3.0×48 3 48 3.5 700 0.6-3.48 100 237 窑外分解窑
Φ3.0×60 3 60 4 800 0.3-2 100 310 ------
Φ3.2×50 3.5 50 4 1000 0.6-3 125 278 窑外分解窑
Φ3.3×52 3.3 52 3.5 1300 0.266-2.66 125 283 预热分解窑
Φ3.5×54 3.5 54 3.5 1500 0.55-3.4 220 363 预热分解窑
Φ3.6×70 3.6 70 3.5 1800 0.25-1.25 125 419 余热发电窑
Φ4.0×56 4 56 4 2300 0.41-4.07 315 456 预热分解窑
Φ4.0×60 4 60 3.5 2500 0.396-3.96 315 510 预热分解窑
Φ4.2×60 4.2 60 4 2750 0.41-4.07 375 633 预热分解窑
Φ4.3×60 4.3 60 3.5 3200 0.396-3.96 375 583 预热分解窑
Φ4.5×66 4.5 66 3.5 4000 0.41-4.1 560 710.4 预热分解窑
Φ4.7×74 4.7 74 4 4500 0.35-4 630 849 预热分解窑
Φ4.8×74 4.8 74 4 5000 0.396-3.96 630 899 预热分解窑
Φ5.0×74 5 74 4 6000 0.35-4 710 944 预热分解窑
Φ5.6×87 5.6 87 4 8000 Max4.23 800 1265 预热分解窑
Φ6.0×95 6 95 4 10000 Max5 950×2 1659 预热分解窑
