陶粒回转窑

陶粒回转窑

陶粒回转窑包括页岩陶粒回转窑单筒陶粒回转窑、粉煤灰陶粒设备等。目前我国陶粒的生产设备都采用的是工业回转窑。 :陶粒回转窑包括页岩陶粒回转窑单筒陶粒回转窑、粉煤灰陶粒设备等。目前我国陶粒的生产设备都采用的是工业回转窑。

生产陶粒的主体设备主要包括:原料贮存仓、降尘室、引风机、主窑体、喷煤系统、控制柜等。其中原料仓下部的喂料器、窑体转速和拱煤量均为无级调速,以便调整其工艺参数,在保证产品质量的前提下获得最大的产量。

24小时免费服务热线

0371-67772727

获取优惠报价

陶粒回转窑介绍

陶粒回转窑包括页岩陶粒回转窑单筒陶粒回转窑、粉煤灰陶粒设备等。目前我国陶粒的生产设备都采用的是工业回转窑

生产陶粒的主体设备主要包括:原料贮存仓、降尘室、引风机、主窑体、喷煤系统、控制柜等。其中原料仓下部的喂料器、窑体转速和拱煤量均为无级调速,以便调整其工艺参数,在保证产品质量的前提下获得最大的产量。




其中单筒陶粒回转窑:目前我国陶粒的生产设备都采用的是工业回转窑。圆筒形的主窑体与水平呈3°左右的倾角放置在托滚上。物料在高的一端进入窑内,在窑体做回转运动的作用下,物料从高处(窑尾)滚落至低处(窑头),同时,在窑头处,高压风机将煤粉(或天然气等其他燃料)喷入窑内,并使其充分燃烧,产生的热量使物料发生物理和化学变化,产生膨胀现象,冷却后既为陶粒。

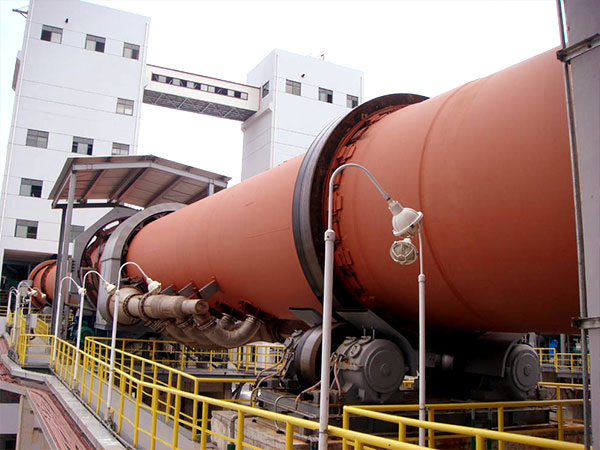

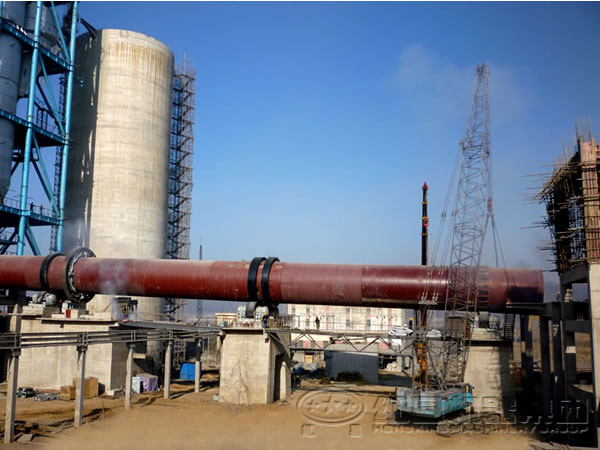

陶粒回转窑图片实拍

陶粒回转窑

陶粒回转窑

化工回转窑结构

由筒体,支承装置,带挡轮支承装置,传动装置,活动窑头,窑尾密封装置,喷煤管装置等部件组成。 化工回转窑的窑体与水平呈一定的倾斜,整个窑体由托轮装置支承,并有控制窑体上下转动的挡轮装置,传动系统除设置主传动外,还设置了在主电源中断时仍能使窑体转动,防止窑体弯曲变形的辅助传动装置,窑头、窑尾密封装置采用了先进的技术,保证了密封的可靠性。

1、该设备具有结构先进,低压损的竖式预热器能有效提高预热效果,经预热后的金属镁入窑分解率可达20-25%,并可直接利用10-15mm细粒级石灰石;

2、该设备可靠的回转窑两端组合式鳞片密封。使漏风系数小于10%使用复合型耐火材料,以减少辐射热损失;

3、填充式、可分区通风的圆形或方形竖式冷却器,使出冷却器的石灰温度为800C+环境温度,便于输送、储存,并可将入窑二次空气预热到7000C以上,减少了运动部件和特殊材料。

陶粒回转窑

陶粒回转窑技术特点

(1)结构先进,低压损的竖式预热器能有效提高预热效果,经预热后的石灰石入窑分解率可达20-25%,并可直接利用10-15mm细粒级石灰石;

(2)可靠的回转窑两端组合式鳞片密封。使漏风系数小于10%使用复合型耐火材料,以减少辐射热损失;

(3)填充式、可分区通风的圆形或方形竖式冷却器,使出冷却器的石灰温度为800C+环境温度,便于输送、储存,并可将入窑二次空气预热到7000C以上,减少了运动部件和特殊材料。


工作原理

白灰回转窑工艺流程技术:

(1)合格的石灰石存放在料仓内,经提升机提升并运入预热器顶部料仓。

(2)预热器顶部料仓,由上下2个料位计控制加料量,然后通过下料管将石灰石均匀分布到预热器各各室内。

(3)石灰石在预热器被1150°C窑烟气加热到900°C左右,约有30%分解,经液压推杆推入回转窑内。

(4)石灰石在回转窑内经烧结分解为CaO和CO2。分解后生成的石灰石进入冷却器。

(5)在冷却器内被鼓入的冷空气冷却到100°C一下排出。

(5)经热交换的600°C热空气进入窑和煤气混合燃烧。

(7)废气在兑入冷风经引风机进入袋式除尘器,再经排风机进入烟囱。

(8)出冷却器的石灰经振动喂料机,链斗输送机、斗式提升机、胶带输送机送入石灰成品库。

冶金回转窑流程

1、原矿从储库经电子皮带计量秤、皮带输送机、稳料仓、锁风阀直接喂入回转窑窑尾,窑尾只设稳料仓,以减少投资。

2、矿石进入回转窑首先进行加热,原矿在窑内和热气流逆向移动,在加热区原矿被加热到还原温度后进入到还原区。

3、还原区火焰中心温度控制在1000℃左右,还原区热气氛温度控制700℃左右与还原煤气反应还原成磁铁矿。

4、之后进入冷却带,与进入的煤气相遇,煤气受到预热,矿石被冷却后排出窑外,经连续斗式输送机水冷后,入储库待选。

技术参数

产品规格
(m)
窑体尺寸 电机功率
(kw)
总重量
(t)
备注
直径(m) 长度(m) 斜度(%) 产量
(t/d)
转速
(r/min)
Φ2.5×40 2.5 40 3.5 180 0.44-2.44 55 149.61
Φ2.5×50 2.5 50 3 200 0.62-1.86 55 187.37
Φ2.5×54 2.5 54 3.5 280 0.48-1.45 55 196.29 窑外分解窑
Φ2.7×42 2.7 42 3.5 320 0.10-1.52 55 198.5 ------
Φ2.8×44 2.8 44 3.5 450 0.437-2.18 55 201.58 窑外分解窑
Φ3.0×45 3 45 3.5 500 0.5-2.47 75 201.94 ------
Φ3.0×48 3 48 3.5 700 0.6-3.48 100 237 窑外分解窑
Φ3.0×60 3 60 4 800 0.3-2 100 310 ------
Φ3.2×50 3.5 50 4 1000 0.6-3 125 278 窑外分解窑
Φ3.3×52 3.3 52 3.5 1300 0.266-2.66 125 283 预热分解窑
Φ3.5×54 3.5 54 3.5 1500 0.55-3.4 220 363 预热分解窑
Φ3.6×70 3.6 70 3.5 1800 0.25-1.25 125 419 余热发电窑
Φ4.0×56 4 56 4 2300 0.41-4.07 315 456 预热分解窑
Φ4.0×60 4 60 3.5 2500 0.396-3.96 315 510 预热分解窑
Φ4.2×60 4.2 60 4 2750 0.41-4.07 375 633 预热分解窑
Φ4.3×60 4.3 60 3.5 3200 0.396-3.96 375 583 预热分解窑
Φ4.5×66 4.5 66 3.5 4000 0.41-4.1 560 710.4 预热分解窑
Φ4.7×74 4.7 74 4 4500 0.35-4 630 849 预热分解窑
Φ4.8×74 4.8 74 4 5000 0.396-3.96 630 899 预热分解窑
Φ5.0×74 5 74 4 6000 0.35-4 710 944 预热分解窑
Φ5.6×87 5.6 87 4 8000 Max4.23 800 1265 预热分解窑
Φ6.0×95 6 95 4 10000 Max5 950×2 1659 预热分解窑
