自磨机

自磨机介绍

自磨机/半自磨机 :自磨机是一种兼有破碎合粉磨两种功能的新型磨矿设备，优点是将原矿或经过粗碎的矿石等直接给入磨机，粉碎比大，经济效益可观，是当代一项先进技术。

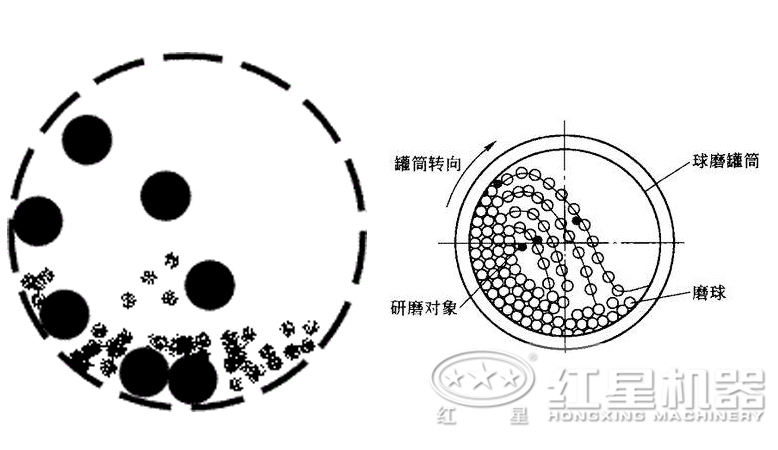

下图表示出矿石在自磨机中的运动情况。从自磨机断面观察可以分成破碎区、磨碎区和瀑落区。

自磨机转速率一般为70～80%，破碎比可达100～150，给矿粒度可达1000毫米，一次磨到-200目或更细。

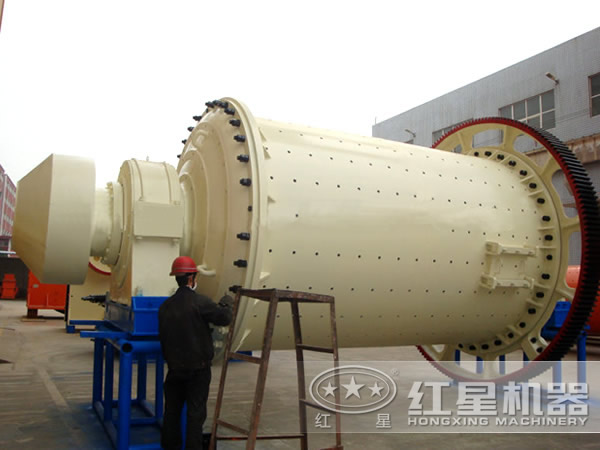

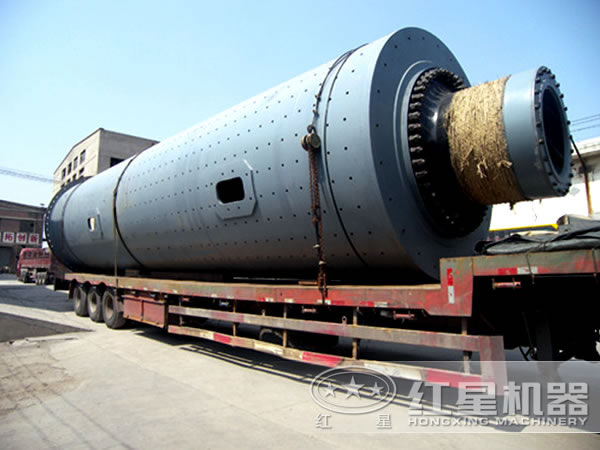

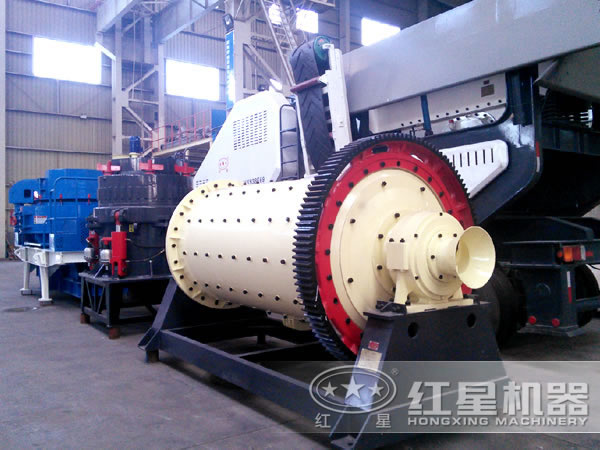

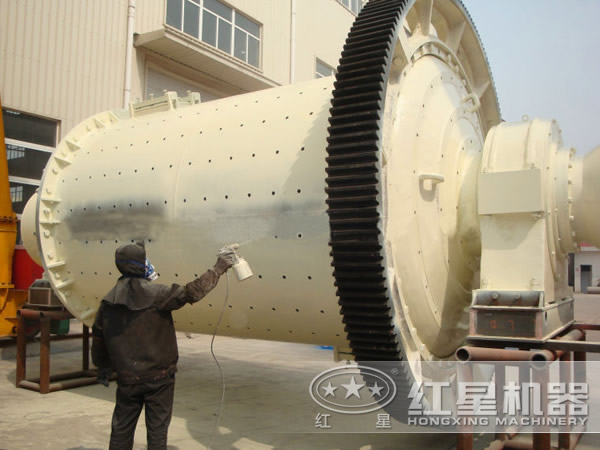

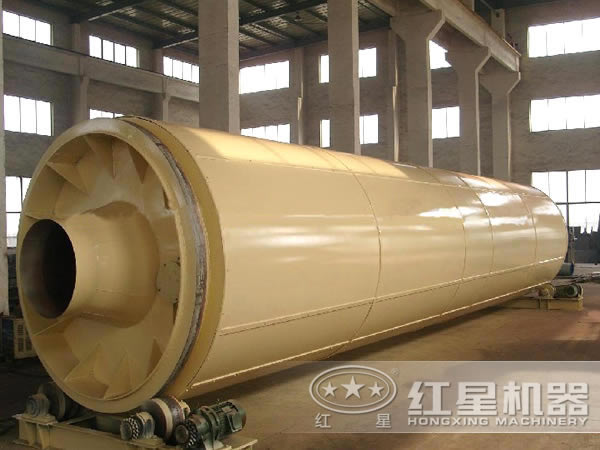

自磨机图片实拍

自磨机原理

自磨机分类

自磨机分为干式、湿式两大类，其构造有显著区别。

干式自磨机：干式自磨机的风路系统分为开流式(图3)和闭流式(图4)两种。

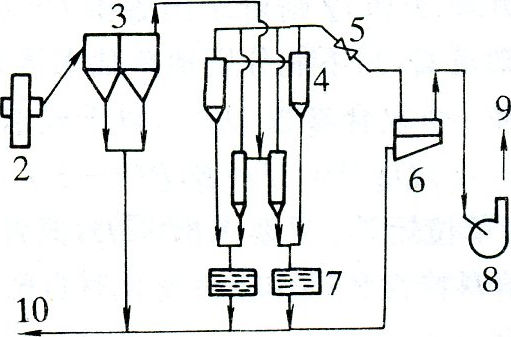

图3  干式自磨开流风路系统
1给矿；2一自磨机；3沉降箱；4旋风集尘器；
5文丘里管；6…气水分离器；7一水封箱：8风机
9排气；10一产品

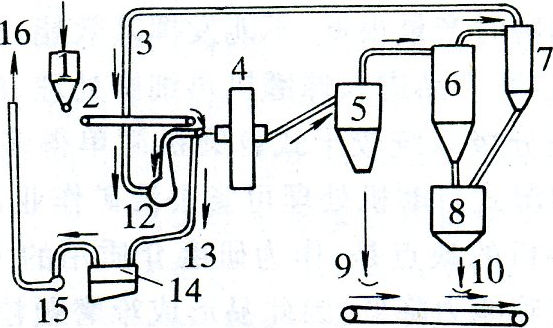

图4  干式自磨闭流风路系统
1矿仓；2一给矿皮带；3一回风管；4一自磨机
5沉降箱；6旋风分离器；7一集尘器；  8矿仓；9粗产品；10一细产品；
11一皮带；12主风机；13副风管；
14一气水分离器；15  副风机；16一排气

半自磨机：磨机中不另外添加研磨介质而靠被磨物料自身相互冲击、研磨而粉碎的磨矿设备。为了提高自磨效率，有时往自磨机中添加少量大钢球，此称半自磨。半自磨与全自磨的设备是相同的。半自磨是相对于全自磨而言的。根据实践经验加入的钢球尺寸应为150mm左右，太小效果不大，太大则易砸坏磨机衬板。钢球添加量一般占自磨机有效容积的3％～6％，添加量太少效果不明显，太多则破坏自磨过程，衬板磨损加剧，球耗增多。半自磨机不能在无料或料层甚薄时运转，否则衬板极易损坏。由于半自磨能提高磨机处理量、减少自磨生产波动，故工业上以半自磨机代替全自磨机者日趋增多。

目前，国内工业生产排放的废渣或副产品种类有：矿渣、粉煤灰、钢渣和沸石微粉、硅灰等。硅灰虽然适应于制备高性能混凝土，但其价格昂贵、产量少，不能满足大量制备高性能混凝土的要求。而矿渣、粉煤灰为主要原料超细粉磨资源丰富，生产应用比较广泛。粉煤灰磨、矿渣磨、钢渣磨的出现大大提高了这些废品的利用效率。

粉煤灰磨:随着我国粉煤灰综合利用技术的日益成熟和推广，粉煤灰综合利用已经不仅限于环保的要求，粉煤灰综合利用的巨大的经济效益已经得以体现。利用专业粉煤灰磨粉设备-超细磨机将原灰或分选后的粗灰为主的混合料进行超细研磨，使之具有一定的水硬活性，生产出能配制高性能砼的掺合超细灰，达到粉煤灰完全利用的目的，创造更大的经济效益。

粉煤灰磨系列球磨机设备主要由原灰仓，辅料仓、螺旋给料机、电子计量称、粉煤灰专用球磨机、选粉机、气箱脉冲布袋除尘器、引风机、螺旋输送机、斗式提升机、给料机、控制系统等组成。

当今粉煤灰磨、矿渣磨、钢渣磨相关设备要求也越来越高。我们公司生产的粉煤灰磨、矿渣磨、钢渣磨等设备具有进料口径大、产量大、耗能低、细度高、可靠性强等优点。半自磨机比市场上同规格产品节能40%，产量提高20%。

技术参数
