压球机

压球机

压球机主要用于压制难以成型的粉状物料,其特点是成型压力大、主机转数可调、配有螺旋送料装置。 :压球机主要用于压制难以成型的粉状物料,其特点是成型压力大、主机转数可调、配有螺旋送料装置。

压球机主要用于:煤粉成型;干粉成型;脱硫石膏成型;焦粉成型;铁屑及各种金属矿粉成型等。

24小时免费服务热线

0371-67772727

获取优惠报价

压球机简介

压球机主要用于压制难以成型的粉状物料,其特点是成型压力大、主机转数可调、配有螺旋送料装置。

压球机主要用于:煤粉成型;干粉成型;脱硫石膏成型;焦粉成型;铁屑及各种金属矿粉成型等。

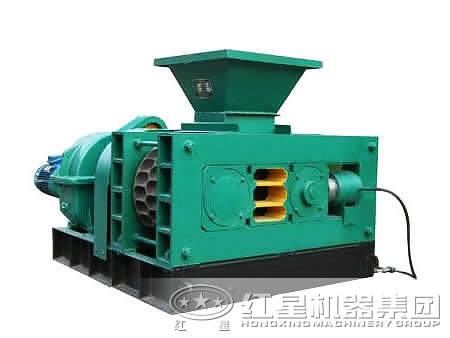

压球机图片实拍

压球机

压球机功能用途

压球机可用来压制铁屑、氧化铁皮、煤粉、铁粉、焦煤、铝粉、石膏、尾矿、碳粉、炭粉、矿渣、污泥、高岭土、活性炭、焦末等各种粉末、粉料、废料、废渣,广泛应用于耐材、电厂、冶金、化工、能源、运输、供暖等行业,经压球机制作成型后的物料,节能环保,便于运输,提高了对废料的利用率,具有良好的经济效益和社会效益。

压球机结构原理

主电机:经V形带,传至减速器:减速器通过联轴器,传至主动轴再由一对开式齿轮,保证两辊轴同步 压球机(等速相反)其中被动辊由液压油缸的活塞顶住(恒压式的由斜铁顶住),由液压回路及液压控制阀和蓄能器保证系统压力,物料由贮料仓经定量设备均匀地进入成型机料斗,通过料斗上的调节闸板调节,使物料均匀的进入对辊中间,等速反向运转的对辊进行压缩物料的单位成型压力由小变大,在对辊中心线处成型压力达到最大值,物料过该线后,成型压力迅速变小使物料进过脱球状态,顺利脱球。

压球机构造组成

1、给料部分,主要是实现定量给料来保证物料均匀进入对辊间。螺旋送料装置由电磁调速电机驱动,经皮带轮、蜗杆减速器转动,将被 压物料强制压入主进料口。由于电磁调速电机恒矩特性,当螺旋送料机的压料量与主机所需物料量相等时,可以保持恒定的供料压力使球团质量稳定。如供料量过大,则送料装置的电过载;供料量过小则不成球。因此熟练的操作技是保证压球正常工作的重要条件。

2、传动部分,主传动系统为:电动机--三角形带---减速机---开式齿轮---轧辊。主机由电磁调速电机提供动力,经皮带轮、圆柱齿轮减速机,通过棒销联轴器传至主动轴。主动轴与被动轴通过开式齿轮保证同步运行。被动轴承座后边装有液压装置。液压保护装置是由液压泵将高压油打入液压缸,使活塞产生轴向位移。活塞杆的前接头顶在轴承座上以满足生产压力要求。

3、成型部分,主要指主机部分,核心部分是轧辊。当两压辊之间进料过多或进入金属块时,液压缸活 压球机塞杆受压过载,液压泵会停机、蓄能器对压力变化起缓冲作用、溢流阀开启回油、活塞杆移位使压辊间缝隙加大从而使硬物通过压辊,系统压恢复正常,可以保护压辊不损坏。本机可以根据压球密度的要求调整压力,生产机动灵活。

技术参数

型号 辊轮直径(mm) 产量(t/h) 电机功率(kw) 减速机
HXQ290 290 1-2.5 5.5-7.5 350
HXQ360 360 3-5 7.5-11 350
HXQ360 360 3-5 7.5-11 400
HXQ430 430 5-8 15 400
HXQ430 430 5-8 15 500
HXQ500 500 8-11 30 650
HXQ650 650 10-15 37-45 750
HXQ750 750 20-25 45 750
HXQ850 850 20-28 55 850
HXQ1000 1000 25-35 90 1000
